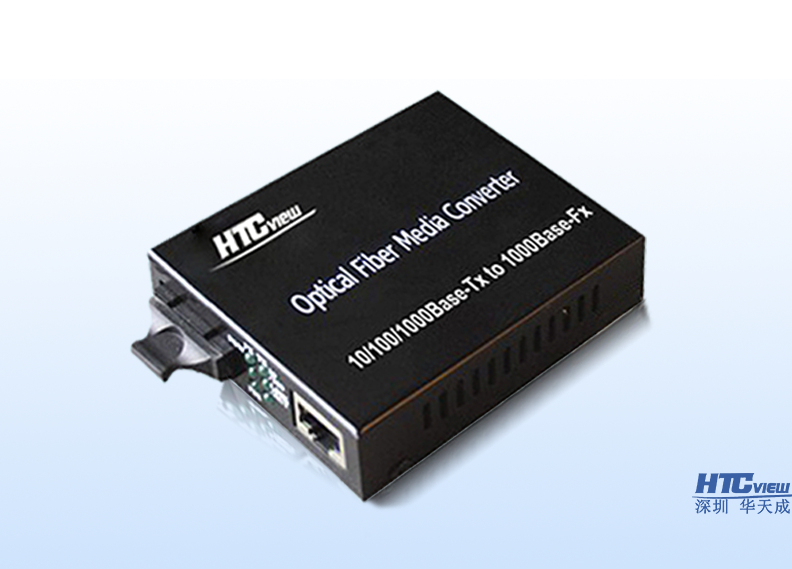

HET系列10/100/1000M光纖收發器

一、產品概述

以太網光纖收發器是由深圳市華天成科技有限公司結合目前國際最新的以太網交換技術研發生產的光網絡產品，該系列產品設計合理、技術先進，所有芯片、元器件均由選取國內外知名企業的產品，結合目前先進的存儲轉發技術并在電路中加入了防雷保護設計，產品的生產完全按照標準的流程進行，有效保證了產品的可靠性、安全性。該系列產品可以實現數據信號在新型的高速以太網光纖網絡中雙絞線和光纖兩種不同傳輸介質中的轉換，滿足遠距離、高速以太網用戶的需要，最遠可實現120公里無中繼計算機數據網的高速遠程互連。是電信、廣電、寬帶網絡用戶理想的光纖傳輸設備。

二、產品特點

?符合 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX ， 100Base-FX 標準符合電信級運營標準，平均無故障時間在5萬小時以上

?內置SSRAM 幀緩沖器

?雙絞線電口自適應10Mbps和100Mbps模式，便于網絡的升級

?支持全雙工和半雙工傳輸模式，能自動協商

?電口能自適應平行線 / 交叉線連接方式

?內置高效交換核心，高速緩存容量1M Bits, MAC地址容量1K,抑制廣播風暴，流量控制，CRC差錯校驗，具備地址過濾，網絡分段功能

?提供10Base-T和100Base-TX雙絞線電信號同100Base-FX光信號進行相互轉換（光口提供：SC/PC、FC/PC、ST/PC可選）

?支持最長1552byte超長數據包傳輸

?支持QoS，保證VOIP數據包傳輸

?支持STP生成樹，構成冗余網絡

?低功耗，低發熱，能長時間穩定工作；

?支持雙纖多模、雙纖單模和單纖單模多種光纖傳輸模式。

?可提供2U機架插卡式匹配使用。

三、產品應用

?城城光纖寬帶網：適用于電信，有限電視等數據網絡運營商。

?寬帶專用：適用于金融，政府，石油，鐵路，電力，交通，教育等行業專網。

?數據傳輸：圖像，語音，數據綜合傳輸，適用于遠程教學，會議電視，可視電話，視頻監控等控制信號，圖像及數據同時傳輸。

四、產品參數

參  數 規         格

傳輸速率 10M/100M/1000M

光波長 850nm/1310nm/1550nm

以太網接口 1----4個RJ45電口可選

光纖接口 多模-SC/ST/FC(光纖尺寸50,62.5/125 μm)

單模-SC/ST/FC光纖口 (光纖尺寸9/125 μm)

單纖單模-SC/ST /FC光纖口(光纖尺寸9/125 μm)

雙絞線標準 連接STP/UTP五類雙絞線

延時 9.6μS

誤碼率 <1/1000000000

傳輸距離 雙纖多模:2Km

雙纖單模:25/40/60/80/100/120Km

單纖單模:25/40/60/80Km

光功率 0～-40

接收靈敏度 ≤-37

流量控制 全雙狀態：流量控制，半雙工狀態：背壓方式

LED指示燈 POWER(電源),FXLINK/ACT(光纖連通/動作)

FDX(FX全雙工方式),FX100(光纖100M傳輸速率)

TP1/2/3/4LINK/ACT(1/2/3/4口雙絞線連通動作)

TP1/2/3/4100 (1/2/3/4口雙絞線100M傳輸速率)

電源標準 輸入:AC220V;DC-48V﹑DC 24V﹑DC12V﹑DC5V可選

輸出:DC5V 1A/2A/3A

工作溫度 -10-55℃

工作濕度 5%-90%

存儲溫度 -20-70℃

存儲濕度 5%-90%無凝結

產品尺寸 94mm*70mm*25mm

電磁干擾標準 FCC Part 15 Class A,CE

五、應用方案

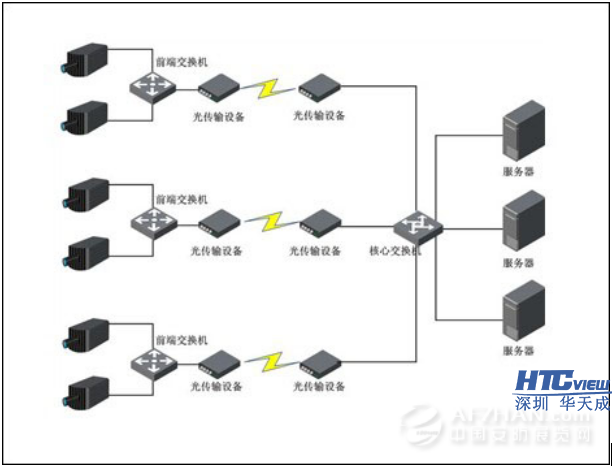

1.高清電視監控系統
