12路愛峰對講光端機
12路愛峰對講光端機

12路愛峰對講光端機

?????????12路愛峰對講光端機是針對愛峰產品傳輸距離較短而又不能接普通音頻光端機的情況，深圳華天成開發出了愛峰光端機（愛峰對講光端機），該產品適用于愛峰各個型號的內部對講產品，一對光端機可傳輸12路對講信號，為單模FC接口。htcview愛峰光端機系列成員12路愛峰對講光端機為數字式光端機，可在一根或

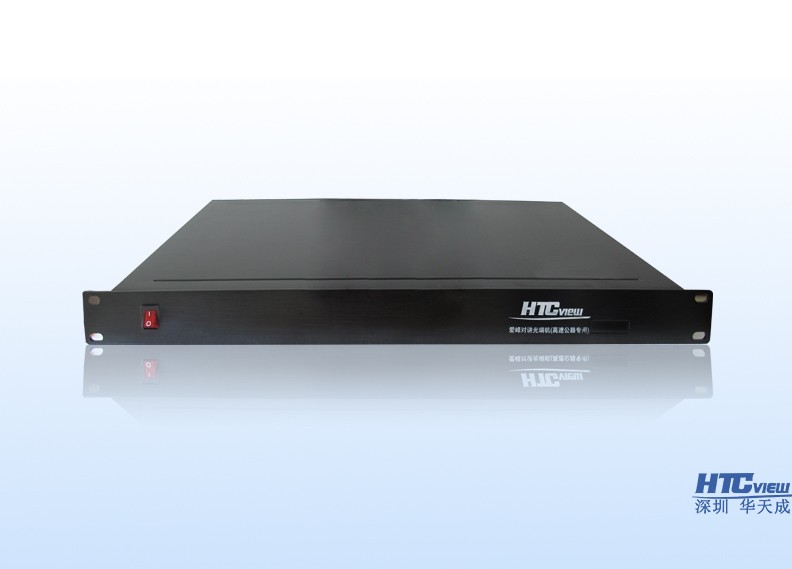

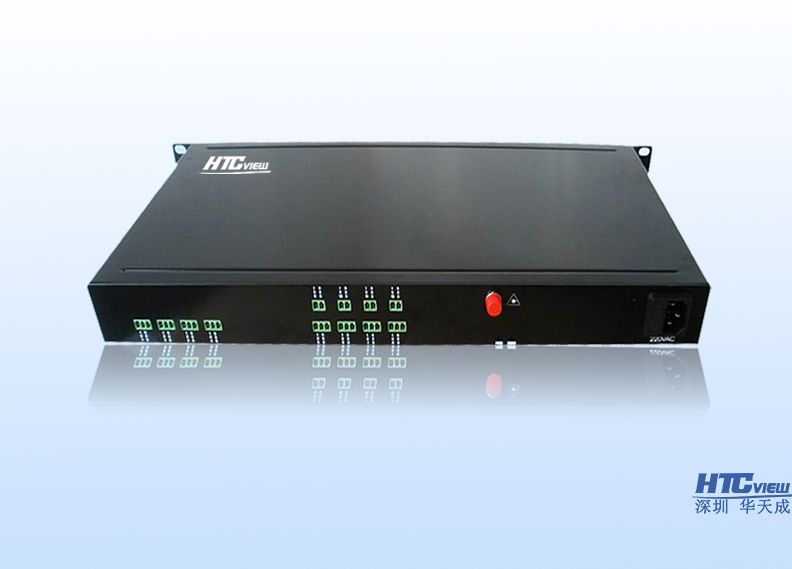

        12路愛峰對講光端機是針對愛峰產品傳輸距離較短而又不能接普通音頻光端機的情況，深圳華天成開發出了愛峰光端機（愛峰對講光端機），該產品適用于愛峰各個型號的內部對講產品，一對光端機可傳輸12路對講信號，為單模FC接口。htcview愛峰光端機系列成員12路愛峰對講光端機為數字式光端機，可在一根或兩根光纖上傳輸12 路愛峰對講系統所需的音頻。前面板上有電源指示燈和音頻狀態指示燈。12路愛峰對講光端機愛峰光端機 完全兼容愛峰對講系統的 LEF、LEM 及 NEM 音頻及數據控制協議，是具有高可靠性、高性價比的長距離 AIPHONE 對講音頻數據傳輸系統。

        尤其值得一提的是深圳市華天成開發的獨有的帶監聽的愛峰對光端機，為高速公路、海關等行業客戶帶來巨大的方便，我們監聽功能不需要用戶做任何的改造，充分利用了愛峰對講分機的喇叭，作為我們的拾音頭，效果非常好，而且具有良好的隱蔽性，在很多項目上得到了良好的應用。例如：對應的12路帶監聽的愛峰對講光端機的型號就是我們的HDT/R-AP00CC/S-20KM。

        另外華天成的愛峰光端機是模塊化的設計，用戶可以根據自身的需求，設計可以帶監聽的愛峰光端機，也可以設計不帶監聽的愛峰光端機，我們現可以根據用戶的需求，可以做1-128路任意組合的的愛峰光端機，在實際的項目中使用良好，具體在用戶下單的過程中可以和我們的工程師進行溝通，確保更好的效果。


下面是我們的愛峰光端機產品和其他廠家的愛峰光端機廠家的效果對比：


Aiphone 對講遠距離傳輸模式效果總結

NEM主機

AIPHONE 對講原本模式描述

其它光纖遠距離傳輸模式描述

華天成光端機傳輸模式描述

1 、呼叫、對講無延時；

1 、呼叫、對講有延時；

1 、呼叫、對講無延時；

2 、語音連續無丟失現象，效果流暢；

2 、語音前后有丟字，效果有斷續；

2 、語音連續無丟失現象，效果流暢；

3 、語音無失真，音質清晰宏亮；

3 、呼叫提示音改變；

3 、呼叫提示音不變；

4 、線損較嚴重；

4 、線損較嚴重，語音失真，音量小；

4 、線損小，語音無失真，音質清晰宏亮；

5 、噪音大；

5 、噪音大；

5 、噪音小；

NA-A 分機

6 、兼容性較差；

6 、兼容性較差；

6 、兼容性較好；

7 、線材要求高；

7 、音量無調節，線路阻抗匹配無調節；

7 、不改變原有的對講方式和使用；

8 、傳輸距離有限；

8 、無擴展帶監聽、錄音輸出功能；

8 、分機音量可調節，線路阻抗匹配可調節；

（保證效果傳輸距離＜ 300 米）

9 、傳輸距離遠；

9 、可升級擴展帶監聽、錄音輸出功能；



10 、傳輸距離不限，設備帶防雷擊保護；

語音處理技術比較

系統采用電平載波模式傳輸，所以傳輸距離有限；分機于主機供電，線損較嚴重，傳輸距離短，噪音大；輸入輸出音頻為非標準音頻，與其它設備無法兼容，無法擴展其傳輸距離。

系統采用 CPU 集中巡檢模式，因各通道線路阻抗匹配不統一，離散參數較大，無法精確調整，故音質差異大，語音起始和結束很難做到準確。所以出現衰減大、噪聲強，語音質量斷續、不清楚或丟字等現象。

采用專業降噪過濾技術，分機獨立模塊通過光纖通道直接對語音進行實時數字編解碼，可根據現場實際情況調整分機音量及線路阻抗匹配基準，保證呼叫、對講無延時和丟字現象；輸入、輸出語音均為標準音頻，完全體現 Aiphone 對講機本身的功能。



愛峰光端機常見故障處理：

  1. 機箱無電源：檢查電插頭是否正常，機箱保險絲是否正常。；

  2. 所有視頻數據不正常：檢測光發出的功率是否正常，檢測接收到的光功率是否在接受靈敏度以內；

  3. 視頻圖像有不規則的橫紋或跳動：視頻輸入的同步不正確 . 檢測系統的地電平是否相等，特別是光端機    的電源的地電平與輸入、輸出設備間的地電平 , 視頻線連接是否良好 . 輸入信號是否符合標準；

  4. 光端機的所有指示燈均不亮：檢查電源適配器工作是否正常，檢查光端機模塊是否完全、正確的插入機箱插槽；

  5. 光端機接收機的視頻指示燈閃爍：接收機未接收到正確的光信號 ; 檢查光纖的鏈路損耗是否正常 . 光尾纖    盤卷直徑太小 ( 盤纖直徑不得小于 20 厘米 ). 尾纖陶瓷介面有雜質 ( 可用酒精棉輕輕清潔 )；

  6. 光端機發射機的視頻指示燈不亮：光端機未接收到視頻信號 ; 檢查光端機的視頻輸入是否正常；

  7. 光端機接收機視頻輸出有雪花點：傳輸過程中有誤碼 ; 檢查光纖鏈路的損耗是否過大 , 尾纖盤卷直徑太小 ( 盤纖直徑不得小于 20 厘米 ), 或設備環境溫度過高，使傳輸不穩定；

  8. 光端機數據不正常：數據協議是否正確 ( 是否用 RS232 傳輸 RS422 等 ); 數據傳輸方向是否正確 ( 正向 , 反向或雙向 ); 接線是否正確 ( 數據正負或收發等 ); 數據輸入是否正確；

  9. 可結合設備指示燈進行設備故障的分析和解決。

愛峰光端機現場效果演示：



  1. 全數字無壓縮、無損傷廣播級傳輸

  2. 無模擬調頻、調相、調幅光端機的交調干擾

  3. 廣播級質量視頻信號和多路單、雙向 RS232 、 RS422 、 485

  4. 單模光纖傳輸，距離 20KM ，最大傳輸距離可達 80Km

  5. 先進自適應技術，使用時無須調節

  6. 超高速光纖傳輸技術

  7. 全部采用 SMD 表面貼封技術

  8. 發送機與接收機無須配對使用

  9. 工業級設計，可靠性高

  10. 支持用戶定制及 OEM 方式

  11. 可用選獨立式或機箱式安裝方式

  12. 工業級設計，可靠性高

  13. AIPHONE 對講系統音頻數據遠程傳輸

  14. 用于 NEM10 系列 AIPHONE



 音頻接口標準

  1. 物理接口RJ-11 座；音頻輸入／輸出阻抗600 Ω平衡／非平衡接口

  2. 工作方式：全或半雙工，工業標準接線端子

  3. 音頻輸入／輸出電平：典型 0dBm 采樣頻率52.3KHz

  4. 音頻數碼位寬24 比特信噪比：〉 87dB

 數據接口標準

  1. 物理接口：屏蔽超 5 類 RJ-45 座，工業標準接線端 RS232 速率DC0 ～ 128Kbps 、 RS232 、 RS422 或子 TTL （開關選擇）、 RS-485

  2. RS-422 ／ 485 速率DC0 ～ 128Kbps ； RS-422 ／ 485 協議：支持任意 RS-485 ／ 422 協議

  3. RS-422 ／ 485 距離0 ～ 1200 米

光纖接口標準

  1. 物理接口FC ／ PC 、 ST ／ PC 、 SC ／ PC ；光路允許損耗：單模 1310nmLD 25dB ～ 30dB

  2. 光纖種類：單模單纖或單模雙纖；單模 1550nmLD 35dB ～ 40dB

  3. 傳輸距離：單模5-80km

  4. 數據傳輸帶寬： 1.0G -2.4Gbps ；

工作環境

  1. 工作溫度-45 ℃～ 85 ℃

  2. 輸入電壓：＋ 5V

  3. 濕度0 ～ 95 ％不結

  4. 儲藏溫度-40 ℃～＋< 80 ℃

  指示燈說明

  1. 電源指示燈：綠色—電源接入正常指示燈亮。不正常不亮。

  2. 光路指示燈：綠色 --- 光路不正常，綠燈閃爍。光路正常時不亮。

  3. 數據指示燈：綠色 --- 有數據傳送 , 指示燈閃爍 .

  4. 視頻指示燈：綠色（與光路指示燈共） -- 有視頻輸入或輸出綠燈亮。沒有不亮。

  5. 以太網指示燈：網絡正常—網口左上角燈亮。接入網線正常網口右上角燈亮。數據傳輸正常，網口左上角燈閃爍。

★★★ 我們的音量可以根據用戶的要求自行調整，選擇理想的工作狀態，確保工作質量，這是華天成獨有的技術
