HDT/R-AP1188/S-20KM是針對愛峰產品傳輸距離較短而又不能接普通音頻光端機的情況，華天成開發出了專用于愛峰對講產品,是HTCVIEW AIPHONE系列光端機成員，該產品適用于愛峰各個型號的內部對講產品，一對光端機可傳輸8路對講信號，為單模多模FC或ST接口可選。

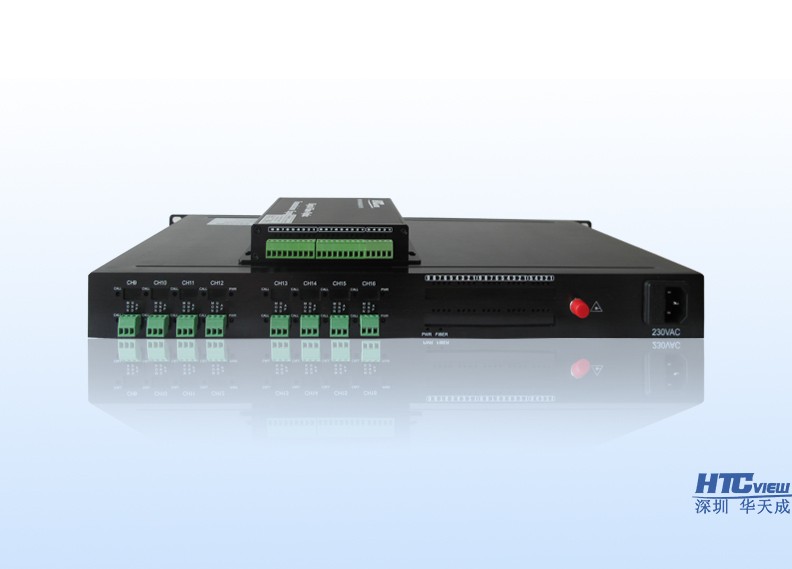

針對愛峰對講設備傳輸距離較短而又不能接普通音頻光端機，華天成開發出HDT/R-AP1188/S-20KM 愛峰光端機 ，該產品適用于愛峰LEF、LEM、NEM等各個型號的內部對講產品，可傳輸 8 路對講信號，為單模 SC 接口或ST接口。HDT/R-AP1188/S-20KM愛峰光端機系列為數字式光端機，可在一根或兩根光纖上傳輸 8路 ALPHONE 對講系統所需的音頻。 HTCview 品牌的愛峰光端機為單模光端或者多模ST接口機，前面板上有電源指示燈和音頻狀態指示燈。 HDT/R-AP1188/S-20KM 完全兼容 AIPHONE 對講系統的 LEF 、 LEM 及 NEM 音頻及數據控制協議，是具有高可靠性、高性價比的長距離 AIPHONE 對講音頻數據傳輸系統。

華天成的愛峰光端機可以根據用戶的需求設計不同距離的愛峰光端機，現在可以做的是20km、40km、60km、80km、100km甚至更遠距離的愛峰光端機，在高速公路許多項目的改造非常有意義。

全數字無壓縮、無損傷廣播級傳輸
無模擬調頻、調相、調幅光端機的交調干擾
廣播級質量視頻信號和多路單、雙向 RS232 、 RS422 、 485
單模光纖傳輸，距離 20KM ，最大傳輸距離可達 80Km
先進自適應技術，使用時無須調節
超高速光纖傳輸技術
全部采用 SMD 表面貼封技術
發送機與接收機無須配對使用
工業級設計，可靠性高
支持用戶定制及 OEM 方式
可用選獨立式或機箱式安裝方式
AIPHONE 對講系統音頻數據遠程傳輸 AIPHONE

我們的音量可以根據用戶的要求自行調整，選擇理想的工作狀態，確保工作質量，另外就是我們的系統能夠搭建錄音的平臺，確保了一套系統中有對講和錄音的兩套效果，這是華天成獨有的技術

音頻接口標準：

物理接口： RJ-11 座；音頻輸入／輸出阻抗： 600 Ω平衡／非平衡接口
工作方式：全或半雙工，工業標準接線端子
音頻輸入／輸出電平：典型 0dBm 采樣頻率： 52.3KHz
音頻數碼位寬： 24 比特信噪比：〉 87dB

數據接口標準：

物理接口：屏蔽超 5 類 RJ-45 座，工業標準接線端 RS232 速率： DC0 ～ 128Kbps 、 RS232 、 RS422 或子 TTL （開關選擇）、 RS-485
RS-422 ／ 485 速率： DC0 ～ 128Kbps ； RS-422 ／ 485 協議：支持任意 RS-485 ／ 422 協議
RS-422 ／ 485 距離： 0 ～ 1200 米

光纖接口標準：

物理接口： FC ／ PC 、 ST ／ PC 、 SC ／ PC ；光路允許損耗：單模 1310nmLD ： 25dB ～ 30dB
光纖種類：單模單纖或單模雙纖；單模 1550nmLD ： 35dB ～ 40dB
傳輸距離：單模： 5-80km
數據傳輸帶寬： 1.0G -2.4Gbps ；

工作環境：

工作溫度： -45 ℃～ 85 ℃
輸入電壓：＋ 5V
濕度： 0 ～ 95 ％不結
儲藏溫度： -40 ℃～＋ 80 ℃

指示燈說明：

電源指示燈：綠色—電源接入正常指示燈亮。不正常不亮。
光路指示燈：綠色 --- 光路不正常，綠燈閃爍。光路正常時不亮。
數據指示燈：綠色 --- 有數據傳送 , 指示燈閃爍。
視頻指示燈：綠色（與光路指示燈共） -- 有視頻輸入或輸出綠燈亮。沒有不亮。
以太網指示燈：網絡正常—網口左上角燈亮。接入網線正常網口右上角燈亮。數據傳輸正常，網口左上角燈閃爍。

下面是我們的愛峰光端機產品和其他廠家的愛峰光端機廠家的效果對比：

Aiphone 對講遠距離傳輸模式效果總結
NEM主機	AIPHONE 對講原本模式描述	其它光纖遠距離傳輸模式描述	華天成光端機傳輸模式描述
	1 、呼叫、對講無延時；	1 、呼叫、對講有延時；	1 、呼叫、對講無延時；
	2 、語音連續無丟失現象，效果流暢；	2 、語音前后有丟字，效果有斷續；	2 、語音連續無丟失現象，效果流暢；
	3 、語音無失真，音質清晰宏亮；	3 、呼叫提示音改變；	3 、呼叫提示音不變；
	4 、線損較嚴重；	4 、線損較嚴重，語音失真，音量小；	4 、線損小，語音無失真，音質清晰宏亮；
	5 、噪音大；	5 、噪音大；	5 、噪音小；
NA-A 分機	6 、兼容性較差；	6 、兼容性較差；	6 、兼容性較好；
	7 、線材要求高；	7 、音量無調節，線路阻抗匹配無調節；	7 、不改變原有的對講方式和使用；
	8 、傳輸距離有限；	8 、無擴展帶錄音、錄音輸出功能；	8 、分機音量可調節，線路阻抗匹配可調節；
	（保證效果傳輸距離＜ 300 米）	9 、傳輸距離遠；	9 、可升級擴展帶錄音、錄音輸出功能；
			10 、傳輸距離不限，設備帶防雷擊保護；
語音處理技術比較	系統采用電平載波模式傳輸，所以傳輸距離有限；分機于主機供電，線損較嚴重，傳輸距離短，噪音大；輸入輸出音頻為非標準音頻，與其它設備無法兼容，無法擴展其傳輸距離。	系統采用 CPU 集中巡檢模式，因各通道線路阻抗匹配不統一，離散參數較大，無法精確調整，故音質差異大，語音起始和結束很難做到準確。所以出現衰減大、噪聲強，語音質量斷續、不清楚或丟字等現象。	采用專業降噪過濾技術，分機獨立模塊通過光纖通道直接對語音進行實時數字編解碼，可根據現場實際情況調整分機音量及線路阻抗匹配基準，保證呼叫、對講無延時和丟字現象；輸入、輸出語音均為標準音頻，完全體現 Aiphone 對講機本身的功能。

愛峰光端機常見故障處理：

1、機箱無電源：檢查電插頭是否正常，機箱保險絲是否正常。；
2、所有視頻數據不正常：檢測光發出的功率是否正常，檢測接收到的光功率是否在接受靈敏度以內；
3、視頻圖像有不規則的橫紋或跳動：視頻輸入的同步不正確 . 檢測系統的地電平是否相等，特別是光端機的電源的地電平與輸入、輸出設備間的地電平 , 視頻線連接是否良好 . 輸入信號是否符合標準；
4、光端機的所有指示燈均不亮：檢查電源適配器工作是否正常，檢查光端機模塊是否完全、正確的插入機箱插槽；
5、光端機接收機的視頻指示燈閃爍：接收機未接收到正確的光信號 ; 檢查光纖的鏈路損耗是否正常 . 光尾纖盤卷直徑太小 ( 盤纖直徑不得小于 20 厘米 ). 尾纖陶瓷介面有雜質 ( 可用酒精棉輕輕清潔 )；
6、光端機發射機的視頻指示燈不亮：光端機未接收到視頻信號 ; 檢查光端機的視頻輸入是否正常；
7、光端機接收機視頻輸出有雪花點：傳輸過程中有誤碼 ; 檢查光纖鏈路的損耗是否過大 , 尾纖盤卷直徑太小 ( 盤纖直徑不得小于 20 厘米 ), 或設備環境溫度過高，使傳輸不穩定；
8、光端機數據不正常：數據協議是否正確 ( 是否用 RS232 傳輸 RS422 等 ); 數據傳輸方向是否正確 ( 正向 , 反向或雙向 ); 接線是否正確 ( 數據正負或收發等 ); 數據輸入是否正確；
9、可結合設備指示燈進行設備故障的分析和解決。

我們在實際使用過程中有些成熟的方案和使用方法，下面的幾個方案可以提供給您參考：
