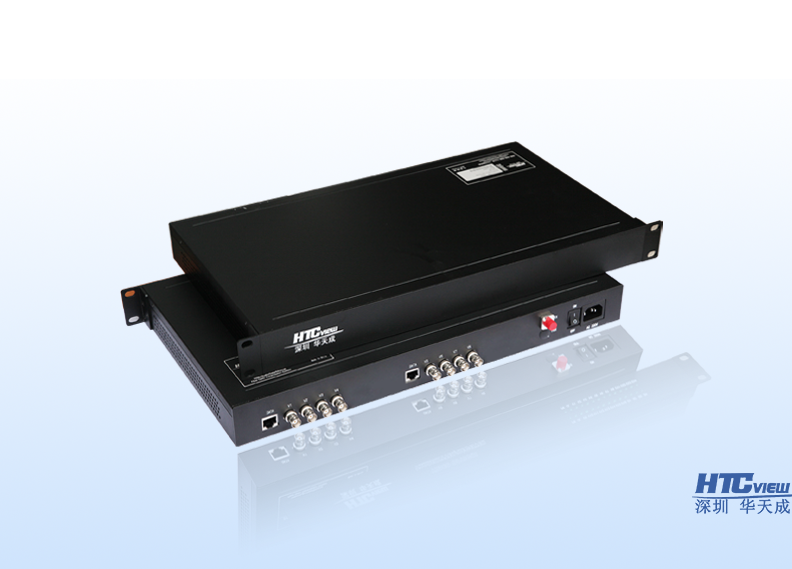

8路HD-SDI光端機
HD-SDI光端機突破了串行數字視頻信號只能用短距離電纜傳輸的限制，大大延伸了串行數字視頻信號的連接距離和應用范圍，使得串行數字視頻廣域傳輸、發布和共享成為可能。HD-SDI光端機選華天成科技。
華天成HD-SDI系列高清視頻光端機由發送端和接收端2臺設備組成，主要用來傳輸8路速率為1485Mbps的HD-SDI高清視頻信號，并向下兼容143M，177M，270M，360M，540Mbps速率的SDI數字視頻信號，并完全兼容DVB-ASI數字碼流信號。HD-SDI系列高清視頻光端機突破了串行數字視頻信號只能用短距離電纜傳輸的限制，大大延伸了串行數字視頻信號的連接距離和應用范圍，使得串行數字視頻廣域傳輸、發布和共享成為可能。
- 自動識別HD-SDI/SDI/ASI輸入，無須手動選擇
- 符合SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M標準
- 符合DVB-ASI(EN50083-9)標準
- 自動適應SDI 143M，177M，270M，360M，540Mbps速率
- 信號輸入具有自動電纜均衡功能，輸出具有驅動功能
- 發送端和接收端均有時鐘恢復功能
- LED燈設計完善，通過LED等可以方便監視設備工作狀態
- 無鉛環保電路板PCB設計
- PCB電路板采用多層設計，電路穩定可靠，信號傳輸穩定可靠
- 所有元器件包括接插件，使用國際著名廠商的產品，質量可靠
- 采用鋁材料外殼設計，美觀大方，重量輕
- 雙開關電源設計，電壓范圍寬，電源系統長久可靠工作
- 19英寸寬1RU高度標準機箱，插卡式安裝可選，可安裝在19英寸寬3RU高度機架里，或者19英寸寬1RU高度標準機架里
| 通道數 | 8 |
| 數字位數 | 10位 |
| 電平 | >380mVp-p |
| 自動電纜均衡 |
>250m(270Mbps)(BELDEN8281電纜) |
| 入反射損耗 | >16dB(270MHz) |
| 阻抗 | 75歐姆 |
| 接口 | BNC |
| 視頻輸出 | |
| 通道數 | 8 |
| 電平 | 800mVp-p±10% |
|
上升/下降時間 |
<0.65ns |
| 最大抖動 | <0.2UI(270Mbps) |
| 阻抗 | 75歐姆 |
| 接口 | BNC |
| 物理參數 | |
| 電源 | 130 - 260VAC，50-60Hz |
| 工作溫度 | 0 - +50 攝氏度 |
| 相對濕度 | 0 - 95% 不結露 |
| LED狀態指示燈 | 電源, 光鏈路狀態, 視頻狀態 |
| 光鏈路參數 | |
| 光纖模式 | 單模 |
| 光纖數量 | 1根 |
| 波長 |
1310nm，或1550nm |
| 光纖接口 | FC/PC |
| 傳輸距離 |
0-40公里，或0-80公里，或0-100公里 |
