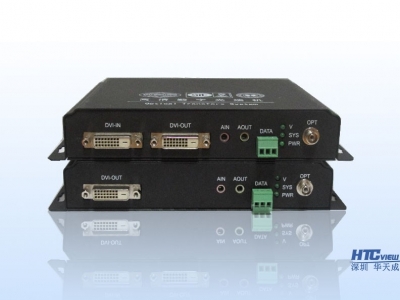

單芯DVI光端機（非壓縮）
單芯DVI光端機光纖非壓縮傳輸，1路DVI信號、1路雙向音頻、1路RS232數據，發射機1路DVI輸入，1路DVI環出，接收機1路DVI輸出，傳輸10KM.分辨率最高達1080P60。
在多媒體應用系統中，往往需要把HDMI/DVI/VGA數字音視頻信號遠距離傳輸應用，但使用普通的電纜傳輸時距離短，衰減大，不能滿足多媒體信息發布等長距離傳輸的要求，使用HDMI/DVI/VGA光端機傳輸高清視頻信號完全解決了此類問題,傳輸距離1-20公里; 光端機傳輸具有傳輸距離遠、衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。
單芯DVI視頻光端機產品由發送器和接收器組成,通過單芯光纖把計算機的VGA視頻信號、音頻信號、RS232串口信號延長到遠端，用戶可以在遠端實時查看收聽到電腦主機的圖像和聲音，遠程控制終端設備等；發射機環出一路DVI視頻接口，方便用戶本地查看顯示；接收機輸出一路視頻信號，分辨率最高支持到1920×1080@60Hz，傳輸距離可達2公里(多模)/20公里(單模)。
單芯DVI視頻光端機已經廣泛應用在信息發布、地鐵，交通誘導和信息顯示系統，電視直播，戶外大屏顯示系統、體育運動賽場、多媒體會議、軍事指揮的演習、航天、海關、機場、車站、港口碼頭、監獄、博物館、展覽館諸多領域。
1、產品接口
發射機：
.jpg "智慧高速解決方案")
接收機：
.jpg "智慧高速解決方案")
2、指示燈
指示燈標識 | 功能說明 | 狀態說明 |
V | 視頻信號指示燈 | 閃爍：視頻輸入正常 |
SYS | 光纖指示燈 | 亮：光路正常連通工作 |
PWR | 電源指示燈 | 亮：電源接上，正常輸入 |
全實時高質量、無壓縮、無延遲的傳輸DVI圖像
支持高達 (1920X1080@60HZ)的高清視頻分辨率傳輸，自動向下兼容
發射機支持1路DVI信號輸入，1路DVI環出，接收機支持1路DVI信號輸出
可通過轉接線傳輸HDMI視頻信號
發射機光通道采用1個FC接口輸出，接收機光纖1個FC接口輸入，可熱拔插
支持電源、光纖、信號指示燈指示
透明支持任何RS232/485通信協議
先進的自適應技術，使用時無需進行電氣光學調節
傳輸距離可達20Km 以上
內置浪涌和靜電保護、三級防雷設計，全表面貼裝技術、可靠性高
可提供獨立式、1U機架式和4U機架式安裝
具有極強的抗干擾能力，可在較惡劣環境中工作
設計簡易，用戶無需任何調整，支持即插即用，工作安全穩定可靠
用戶的特殊要求可提供解決方案
1.視頻參數：
接口標準 ： DVI 1.0
物理接口 ： DVI-I 孔式插座
視頻顏色深度 ：
視頻寬帶 ： 單鏈路：4.95Gbps
視頻像素時鐘 ： 165MHz
視頻差分電平 ： 800-1200mVp-p、典型
視頻差分阻抗 ： 100Ω
DDC標準 ： DDC2/EDID 1.0/2.0
DDC ：----- 5V TTL電平
DDC處理 ： 發射機遠程讀取記憶
2、光纖參數
類型 :單模單纖（多模可選）
工作波長 : 1310nm /1550nm
輸出光功率 : -5 ～ -10dBm
接收靈敏度 : -26dBm
3、控制數據
物理接口 ：工業標準接線端子
數據類型 ：RS485/RS232
支持速率 ： 0-400Kbps
誤碼率 ：<10-9
4、音頻
物理接口 ：工業標準接線端子
音頻路數 ：2路雙向立體聲音頻
數字采樣 ：96K
信噪比（SNR）：>75dB
音頻阻抗 ： 600Ω 非平衡
5、電源與環境參數
獨立式：
1U機架式：
4U機架式：
獨立式供電電壓： DC +5V；
獨立式功耗： ≤10W
U和4U機架式供電電壓： AC180V-250V 1U
機架功耗：≤25W
4U機架功耗：≤100W
工作溫度 : 40℃～＋
平均無故障工作時間 :﹥10萬小時
