在多媒體應用系統中，往往需要把HDMI/DVI/VGA數字音視頻信號遠距離傳輸應用，但使用普通的電纜傳輸時距離短，衰減大，不能滿足多媒體信息發布等長距離傳輸的要求，使用HDMI/DVI/VGA光端機傳輸高清視頻信號完全解決了此類問題,傳輸距離1-20公里; 光端機傳輸具有偉輸距離遠、衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。

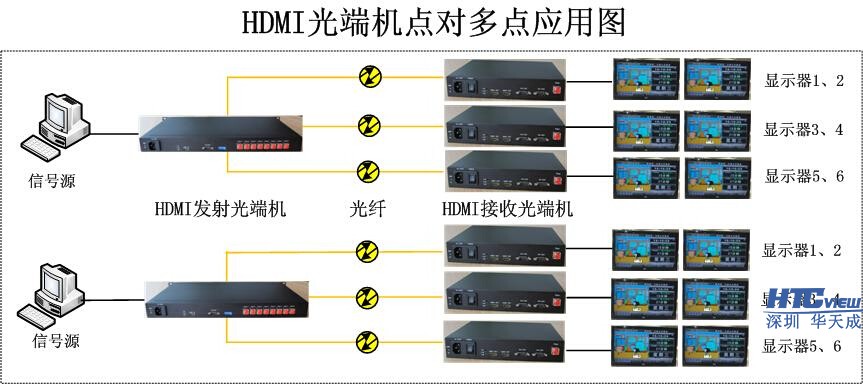

1分8單芯HDMI光端機產品由發送器和接收器組成，能通過單根光纖把計算機主機的HDMI音視頻、RS232信號延長到遠端，用戶可以在遠端實時查看收聽到電腦主機的圖像和聲音；接收機輸出兩路HDMI信號，兩路RS232信號，可同時連接兩個大屏顯示，分辨率最高支持到1920×1080@60Hz，傳輸距離可達2公里(多模)/20公里(單模)。

1分8單芯HDMI光端機已經廣泛應用在信息發布、地鐵交通，交通誘導和信息顯示系統，電視直播，戶外大屏顯示系統、體育運動賽場、多媒體會議、軍事指揮的演習、航天、海關、機場、車站、港口碼頭、監獄、博物館、展覽館諸多領域。

支持高達 (1920X1080@60HZ) 或 720P/1080I/1080P的高清視頻分辨率;
支持HDMI1.3接口，兼容HDMI1.2A標準；
發射機支持1路HDMI信號輸入，可支持8臺接收機，每臺接收機支持2路HDMI信號輸出；
發射機支持1路RS-232數據輸入，可支持8臺接收機，每臺接收機2路RS-232數據輸出；

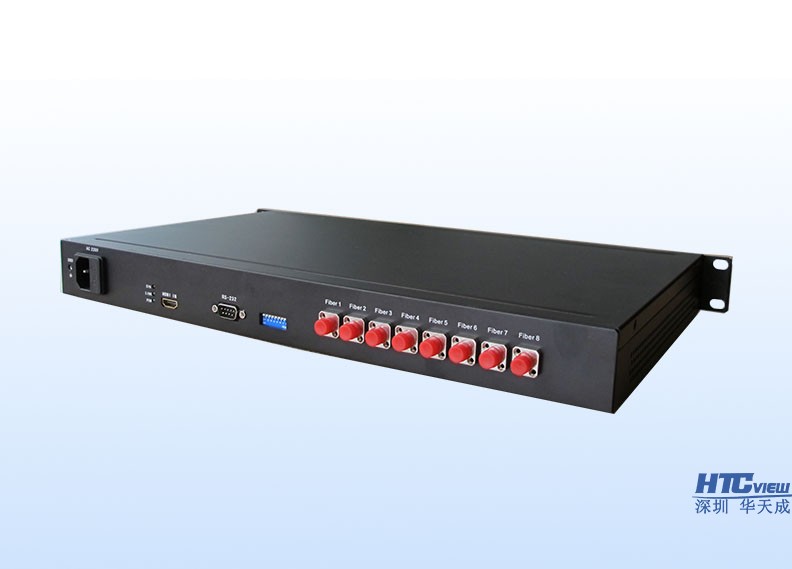

發射機光通道采用8個FC接口，接收機光纖1個FC接口，可熱拔插；
支持電源、光纖、信號指示燈指示；
支持即插即用；
用戶無需任何調整，設計簡易，工作安全穩定可靠；
由于采用了先進的無壓縮的數字光纖傳輸技術，系統中用戶可不作任何調整，設計簡易，工作安全穩定可靠；
用戶的特殊要求可提供解決方案。

1.音視頻參數

接口標準：HDMI 1.3b兼容HDMI1.2A

物理接口：Type A 孔式插座

發送機音視頻輸入口：1路HDMI

接收機音視頻輸出口：8*2路HDMI

視頻顯示分辨率：1080P/720P

視頻顏色深度：8/10/12 bit

視頻像素時鐘：225MHz

視頻帶寬：5.4Gbps

視頻差分輸電平：800-1200mVp-p，典型

視頻差分阻抗：100Ω

E-DDC標準：E-DDC2/EDID

E-DDC：5V TTL電平

2.數據參數

發射機數據輸入：1路DB9

接收機數據輸出：8*2路DB9

通信速率：9600

通信誤碼率：小于10E-12

通信協議：全透明支持任意RS-232協議

通信方式：支持正向數據通信

3.光纖參數

物理接口：FC/UPC

光纖接口數量：發射機8路輸出，接收機1路輸入

光纖種類：單模

光發射波長：1310～1610nm

發射光功率/光口：≥-12dBm

接收靈敏度：≥-23 dBm

動態范圍：10dBm

傳輸距離：≥10km

4.電源與環境

供電方式：AC 220V

最大消耗功率：10W

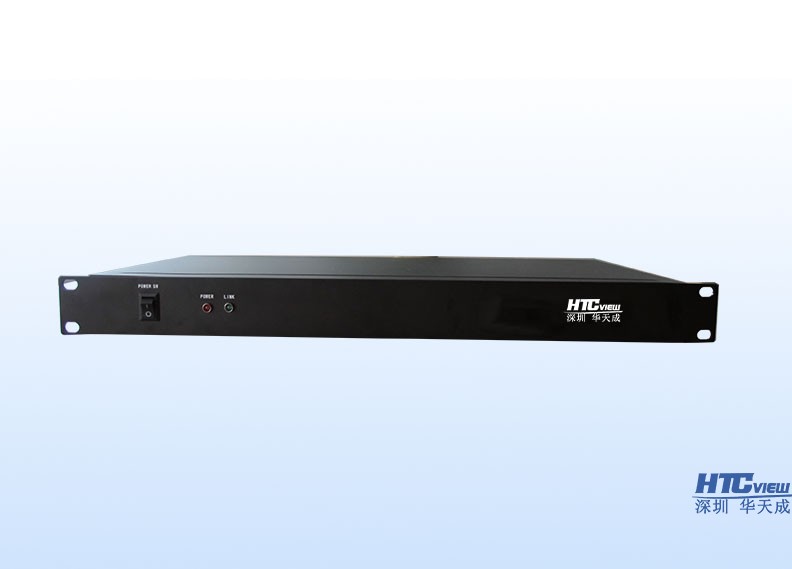

發射機：1U機架式

接收機：獨立、壁掛式

工作溫度：-30℃～+70℃

濕度：0～95%不結凝

防護等級：通用工業標準或特殊指定
