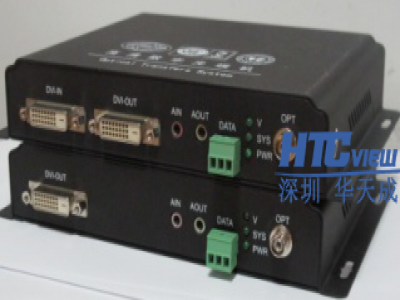

HDT系列DVI光端機

一、產品概述

在多媒體應用系統中，往往需要把HDMI/DVI/VGA數字音視頻信號遠距離傳輸應用，但使用普通的電纜傳輸時距離短，衰減大，不能滿足多媒體信息發布等長距離傳輸的要求，使用HDMI/DVI/VGA光端機傳輸高清視頻信號完全解決了此類問題,傳輸距離1-20公里; 光端機傳輸具有傳輸距離遠、衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。

單芯DVI視頻光端機產品由發送器和接收器組成,通過單芯光纖把計算機的VGA視頻信號、音頻信號、RS232串口信號延長到遠端，用戶可以在遠端實時查看收聽到電腦主機的圖像和聲音，遠程控制終端設備等；發射機環出一路DVI視頻接口，方便用戶本地查看顯示；接收機輸出一路視頻信號，分辨率最高支持到1920×1080@60Hz，傳輸距離可達2公里(多模)/20公里(單模)。

二、產品特點

?全實時高質量、無壓縮、無延遲的傳輸VGA圖像

?支持高達 (1920X1080@60HZ)的高清視頻分辨率傳輸，自動向下兼容

?發射機支持1路DVI信號輸入，1路DVI環出，接收機支持1路DVI信號輸出

?可通過轉接線傳輸HDMI視頻信號

?發射機光通道采用1個FC接口輸出，接收機光纖1個FC接口輸入，可熱拔插

?支持電源、光纖、信號指示燈指示

?透明支持任何RS232/485通信協議

?先進的自適應技術，使用時無需進行電氣光學調節

?傳輸距離可達20Km 以上

?內置浪涌和靜電保護、三級防雷設計，全表面貼裝技術、可靠性高

?可提供獨立式、1U機架式和4U機架式安裝

?具有極強的抗干擾能力，可在較惡劣環境中工作

?設計簡易，用戶無需任何調整，支持即插即用，工作安全穩定可靠

?用戶的特殊要求可提供解決方案

三、產品應用

?信息發布、地鐵，交通誘導和信息顯示系統，

?電視直播，戶外大屏顯示系統、

?體育運動賽場、多媒體會議、

?軍事指揮的演習、航天、海關、機場、車站、港口碼頭、監獄、博物館、展覽館諸多領域。

四、產品參數

1.視頻參數：

?接口標準 ： DVI 1.0

?物理接口 ： DVI-I 孔式插座

?視頻顏色深度 ： 8/10/12/24bit

?視頻寬帶 ： 單鏈路：4.95Gbps

?視頻像素時鐘 ： 165MHz

?視頻差分電平 ： 800-1200mVp-p、典型

?視頻差分阻抗 ： 100Ω

?DDC標準 ： DDC2/EDID 1.0/2.0

?DDC ：----- 5V TTL電平

?DDC處理 ： 發射機遠程讀取記憶

2、光纖參數

?類型 :單模單纖（多模可選）

?工作波長 : 1310nm /1550nm

?輸出光功率  : -5 ～ -10dBm

?接收靈敏度  : -26dBm

3、控制數據

?物理接口 ：工業標準接線端子

?數據類型 ：RS485/RS232

?支持速率 ： 0-400Kbps

?誤碼率 ： <10-9

 4、音頻

?物理接口 ：工業標準接線端子

?音頻路數 ：2路雙向立體聲音頻

?數字采樣 ：96K

?信噪比（SNR）：>75dB

?音頻阻抗 ： 600Ω 非平衡

5、電源與環境參數

?獨立式： 220L×130W×33H（mm）

?1U機架式： 485L×255W×46H（mm）

?4U機架式： 490L×280W×195H（mm）

?獨立式供電電壓： DC +5V；

?獨立式功耗： ≤10W

?1U和4U機架式供電電壓： AC180V-250V 1U

?機架功耗：≤25W

?4U機架功耗：≤100W

?工作溫度 : 40℃～＋85℃

五、應用方案
