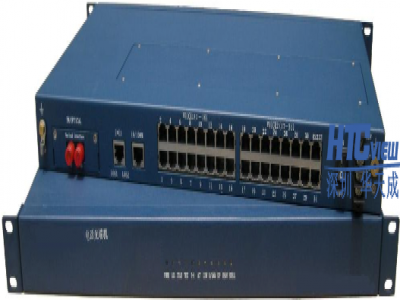

HDT系列電話光端機

一、產品概述

HTCview系列全數字視頻光端機是由本公司在引進消化國際最新科技的基礎上，采用國際上最新數字信號處理技術而自主研發的新一代數字光端機產品，具有完全的自主知識產權。本系列光端機采用國際先進的 SOC 數字信號處理技術，全數字處理、無壓縮無損傷廣播級傳輸各種類型信息流，做到即插即用，無需繁雜的光電調試，也不會有信號隨時間、環境的變化而衰化，具備更優良的工作穩定性。

電話光端機可通過光纖傳輸1~16路電話和1路線速100M以太網信號。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。

    華天成是國內最早生產電話光端機的廠家，全系列均為我公司自主研發、生產并廠家直銷。我公司擁有核心技術，使用PCM脈沖編碼調制技術，語音音質清晰，通話穩定可靠，每路語音信號都有三級過流過壓保護單元，區別于用視頻光端機的通道生產出來的語音不清晰、通話不穩定的設備。

二、產品應用

本系列產品可廣泛應用于高速公路監控系統、智能交通系統（ITS）、收費站監控系統、安防系統、實時電視電話會議、、監控中心（主控、分控）互連、遠程電視會診、多媒體教學/遠程教育、政府單位、電力、公安、部隊、民航、海事、礦山等諸多領域。

三、產品特點

?高速光纖非壓縮數字傳輸技術，大容量、易升級

?采用850nm/1310nm/1550nm系列波長，其最大光學允許損耗可達30dB，可傳輸100KM。

?提供1～16路電話接口(或其他業務接口)。

?提供1路100M線速以太網接口和2E1接口(可選)。

?支持單纖或雙纖傳輸。

?無壓縮，語音質量好。

?語音接口支持來電顯示和提供反極信號。

?體積小、造型美觀，安裝操作方便。

?完善的狀態顯示功能，便于維護管理。

?適應多種電源環境-48VDC或220VAC。

四、產品參數

1、電話指標

?接口：二/四線

?阻抗：200Ω+680Ω||0.1μF

?四線AD增益：14dB（可調）

?四線DA增益：-2 dB（可調）

?四線AD頻率特性：-0.2 - +0.2dB

?四線DA頻率特性：-0.2 - +0.2dB

?二線AD頻率特性：-0.2 - +0.2dB

?二線DA頻率特性：-0.2 - +0.2dB（可調）

?回損：40dB

?平衡度：70dB

?共模抑制比：70dB

?電源抑制比：30dB

?空閑信道噪音：≥65dB

?環阻：600Ω

2、用戶及環路接口

?阻抗: 600Ω

?插入損耗:-3±0.75dB

?頻率特性:300～ 3400Hz(-0.6～+3dB)

?串音衰耗:≥65dB

?物理接口:RJ11

3、以太網接口

?支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)

?接口速率：10/100M自適應

?全雙工，半雙工完全自適應

?支持交叉線直通線自適應

?物理接口：RJ45座

4、光纖接口

?比特率:155Mbps ±20ppm

?線路碼型:NRZ+擾碼

?光波長：850nm、1310nm、1550nm

?發送光功率:> -12dBm

?接收靈敏度:< -36dBm

?物理接口:FC

6、電源

?輸入:交流220V、直流-48V

?功耗:≦30W（靜態）

7、尺寸：

?19英寸1U標準機箱：

?221mm（深）*485mm（寬）*44mm（高）

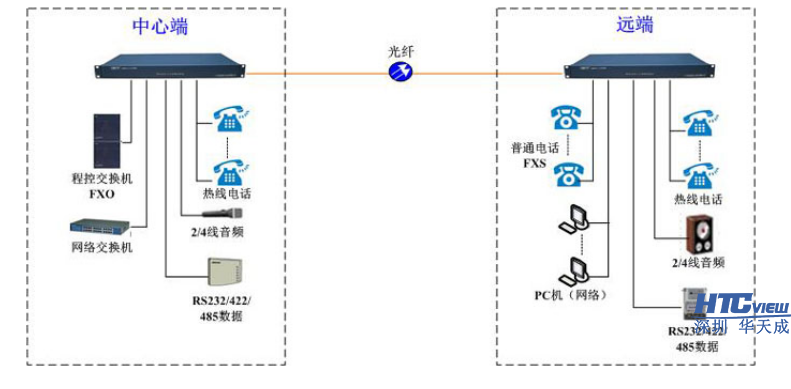

五、應用方案
