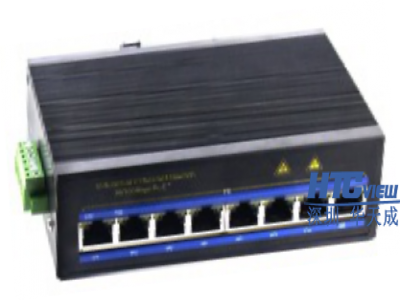

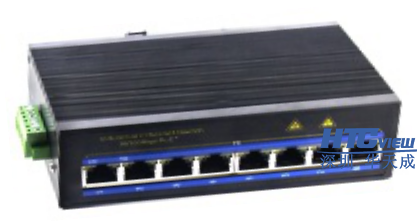

HNAB系列網管型工業級交換機

產品簡介

華天成HNAB系列工業級交換機是基于自主研發而成的一款工業級光纖環網以太網交換機，設備具備環形組網，備份鏈路，故障快速自恢復能力，支持web界面配置、管理，支持POE供電，采用無風扇、低功耗設計、擁有工業級設計，具有高穩定性，高性價比，高防雷防輻射的防護等級的特性，同時具有DIN導軌安裝和桌面安裝可選，可廣泛應用于電信、電力、水利、金融、交通、能源、公安、監獄、部隊等不同領域，不同行業對以太網業務投入需要的任何苛刻條件的環境與場合。是您工業自動化聯網的可靠解決方案。

產品特點

?網絡協議:IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;IEEE802.3ab,1000Base-T;IEEE802.3z;1000Base-X;IEEE802.3x;IEEE802.3af; IEEE802.3at;

?RJ45端口:10/100/1000BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應

?光纖端口:1000BaseFX端口（SC/FC/ST/SFP可選）

?支持HTCVIEW專利環協議HT-Rinig（自愈時間）<20ms和RSTP/STP/MSTP以太網冗余

?提供強大的Web管理功能

?防護等級：IP40，鋁制機箱散熱表面設計，無風扇，無散熱孔。

?管理:SNMPv3、CLI(Telnet/Console)、HTTP以及SSH，增強了網絡安全性。

?電源指示燈：PWR;  接口指示燈：電口、光口（Link/ACT）

?輸入電壓：DC48~57V（雙電源冗余備份）;接入端子：鳳凰端子；支持雙電源冗余;支持內置過流4.0A保護;

?采用工業級標準設計:-40～85 °C工作溫度（-40～185 °F）和冗余雙電源輸入（18-36V DC）

?相對濕度 : 5%～95%(無凝露）

?外殼：金屬材質;安裝：DIN 卡軌式，壁掛式安裝

?平均無故障時間:300,000 小時

產品應用

?高鐵、地鐵監控系統

?公安、平安城市監控系統

?城市智能交通、電子抓拍系統

?高速公路隧道監控系統

?樓宇、校園監控網

?城市污水處理廠通訊系統、天然氣管道監控系統

?工業監控（化工、鋼鐵、石油、鐵路、水利、礦山等等）

?電力油田、電視臺節目傳輸系統

產品參數

參  數 規         格

傳輸速率 10/100/1000Mbps

光波長 850nm/1310nm/1550nm

以太網接口 10/100/1000Base-TX,RJ45接口（1-24口可選）

光纖接口 1000BaseFX端口（SC/FC/ST/SFP可選，1-2光口可選）

Console口 RS-232(RJ45接頭)

雙絞線標準 100BASE-TX: Cat5 or later UTP(≤100 meter)

交換延時 <5μS

交換方式 存儲-轉發

傳輸距離 多模：850nm  0～550M   1310nm  0～2KM

單模：1310nm  0～40KM    1550nm  0～120KM

網絡管理 支持SNMP v1/v2c/v3

命令行界面（CLI）

Telnet和RS232控制管理

支持網絡管理系統(NMS)

LED指示燈 電源指示燈：PWR; 接口指示燈：電口、光口（Link/ACT）

電源標準 輸入:DC12~48V（雙電源冗余備份）

工作溫度 0-50℃

工作濕度 5%-90%

存儲溫度 -25-85℃

存儲濕度 5%-90%無凝結

POE供電參數

參  數 規         格

標準PoE IEEE802.3af/ IEEE802.3at

PoE端口 1口支持PoE

輸出功率 最大功率15.4W (IEEE 802.3af)

最大功率30W (IEEE 802.3at)

輸出功率 100BASE-TX: Cat5 or later UTP(≤100 meter)

輸出電壓 DC48~57V供電方式:1/2+;3/6-

供電方式 1/2+;3/6-
