高速球機安裝圖解

3.2 安裝
3.2.1安裝高速球機支架，根據需要將電源線、報警輸入輸出線、視頻線、控制線穿出支架。如圖不同類型的支架安裝方式請參考第四章

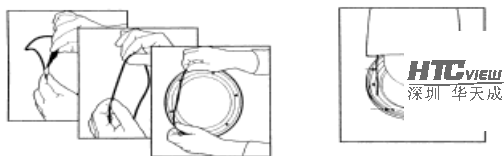

3.2.2　懸掛類系列從上球罩包裝箱里取出上球罩，將上球罩安裝到各類支架上，如是室外高速球安裝時，需要做好支架與上球罩的防水工作，請在外罩與支架處纏上生料帶，如圖示

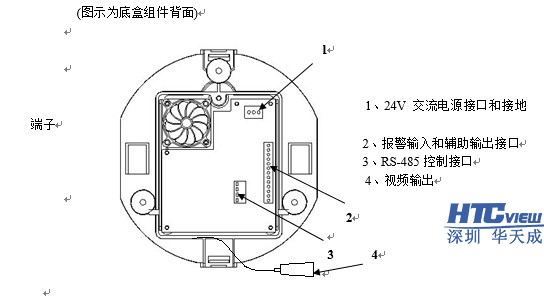

 3.2.3將電源線、報警輸入輸出線、視頻線、控制線連接在上球罩接線板的各個接口上。如圖示


⑴ 報警輸入線和輔助輸出接口請參考本章3.4節

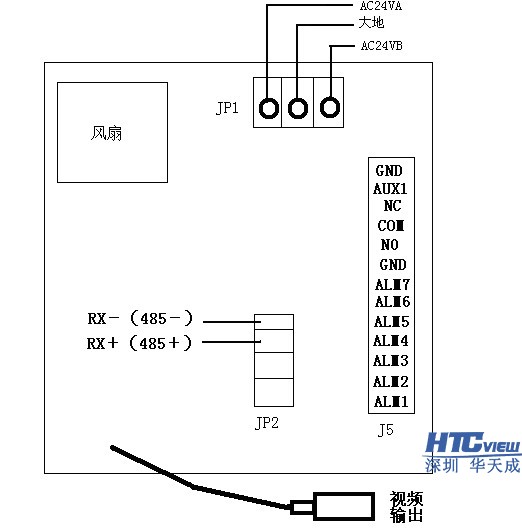

⑵ 電源接口和RS-485控制接口接線示意圖如下圖

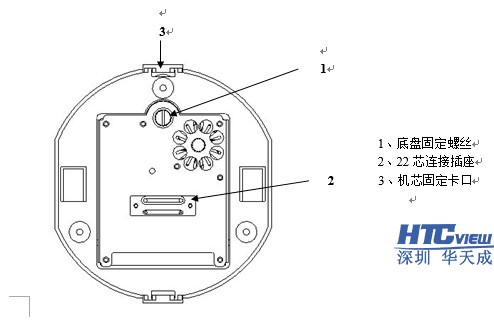

3.2．4 接線完成后，檢查并整理各類電纜線。將蓋板蓋好，用一字螺絲刀將固定螺絲扭緊蓋板。如圖示(圖示為底盒組件正面)

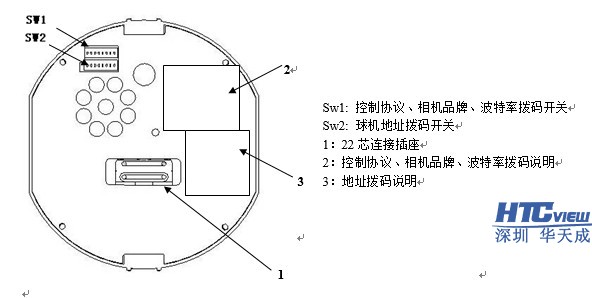

3.2.5 從球芯包裝箱里取出球芯，設置球機地址和波特率等參數。球機機芯底盤，如圖所示，在底板上有SW1、SW2兩個撥碼開關，用來設置球機的地址碼、攝像機型號、波特率、控制協議等參數，具體設置方法見3.3“開關設置”。

3.2.6將球芯安裝到上球罩上，將一體化球芯的紅色卡扣和綠色卡扣與上球罩的紅色標簽和綠色標簽相對應，然后先將綠色卡扣插入上球罩，后將紅色卡扣插入上球罩，直到兩邊的卡扣都發出滴答的聲音為止。如圖示

3.2.7安裝下球罩
3.2.7.1將O形圈安裝到下球罩外圈的凹槽上。
3.2.7.2將上球罩安全帶末端接到下球罩內壁的螺栓上并用螺帽固緊。

3.2.7.3將下球罩推進上球罩里，對準安裝螺絲孔，裝上兩個安裝螺絲。

 詳細的《智能高速球說明書》請點擊閱讀或下載。
