電話光端機接口

華天成電話光端機采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。下面一起來看看電話光端機接口和電話光端機的連接拓撲圖。

電話光端機接口：

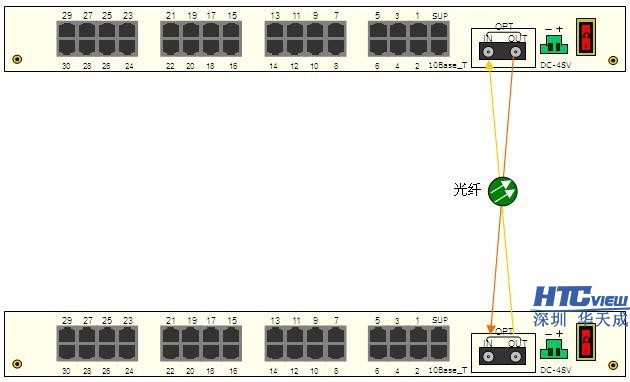

從圖中我們可以看出這是一對30路電話光端機，由30個RJ45接口，用來傳輸電話信號。有兩個光纖接口，一般常用FC光纖接口，如圖所示的這種。

（8路電話光端機連接圖）

華天成電話光端機產品特點：

1、提供1～多路電話接口(或其他用戶接口)。

2、提供2路以太網接口(可選)。

3、提供2路RS232接口(可選)。

4、語音接口支持來電顯示和提供反極信號。

5、體積小、造型美觀，安裝操作方便。

6、完善的狀態顯示功能，便于維護管理。

7、適應多種電源環境-48VDC或220VAC

用戶接口包括：

1、環路中繼接口（FXO）--接交換機

2、用戶線接口 （FXS）--接電話機

3、二/四線音頻接口

4、RS232/V.24/RS422接口

5、RS485接口

6、以太網接口(10/100M自適應)

7、熱線電話

設備技術指標：

1、E1接口：

比特率:2.048Mbit/s ±50ppm

參考標準:ITU-T G.703、G.704、G.712

線路碼型:HDB3

抖動特性:ITU-T G.823

接口阻抗:75Ω（可選120Ω）

物理接口:BNC（RJ45）

2、用戶及環路接口：

阻抗: 600Ω

插入損耗:-3±0.75dB

頻率特性:300～ 3400Hz(-0.6～+3dB)

串音衰耗:≥65dB

物理接口:RJ11

3、二/四線音頻接口：

阻抗：200Ω+680Ω||0.1μF

四線AD增益：14dB（可調）

四線DA增益：-2 dB（可調）

四線AD頻率特性：-0.2 - +0.2dB

四線DA頻率特性：-0.2 - +0.2dB

二線AD頻率特性：-0.2 - +0.2dB

二線DA頻率特性：-0.2 - +0.2dB（可調）

回損：40dB

平衡度：70dB

共模抑制比：70dB

電源抑制比：30dB

空閑信道噪音：≥65dB

環阻：600Ω

4、以太網接口：

支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)

接口速率：10/100M自適應

全雙工，半雙工完全自適應

支持交叉線直通線自適應

5、物理接口：RJ45座

RS232/V.24接口：

電氣特性：符合CCITT V.28協議

傳輸速率：異步≤19200bps

6、尺寸：

19英寸1U標準機箱：

221mm（深）*485mm（寬）*44mm（高）

7、電源：

輸入：交流220V 直流-48V

功耗：≤10W靜態
