視頻分配器作用及工作原理

視頻分配器的作用：是把一個視頻信號源平均分配成多路視頻信號的設備。

視頻分配器工作原理：實現一路視頻輸入，多路視頻輸出的功能，使之可在無扭曲或無清晰度損失情況下觀察視頻輸出。通常視頻分配器除提供多路獨立視頻輸出外，兼具視頻信號放大功能，故也成為視頻分配放大器。

一路視頻信號對應一臺監視器或錄像機，若想一臺攝像機的圖像送給多個管理者看，建議選擇視頻分配器，因為并聯視頻信號衰減較大，送給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。

視頻分配器除了阻抗匹配，還有視頻增益，使視頻信號可以同時送給多個輸出設備短距離而不受影響,從而一定程度上保證視頻傳輸的同步但對于長距離同軸電纜的傳輸的分支沒有實際性的效果。

比如，前端攝像機采集來的視頻信號通過視頻分配器可以接入中心矩陣的同時，再接入硬盤錄像機或顯示設備等。視頻分配器通常有1路輸入2路輸出（即1進2出）、1進4出、1進8出等等。

深圳華天成常見的視頻分配器還有4進8出，8進16出，16進32出等多種型號。有的型號還帶有字符疊加器和視頻隔離器的功能。還有2分4 8分24 16分48等。

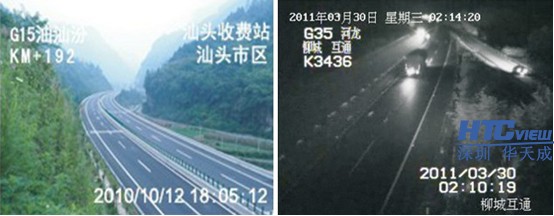

字符疊加視頻分配器效果：

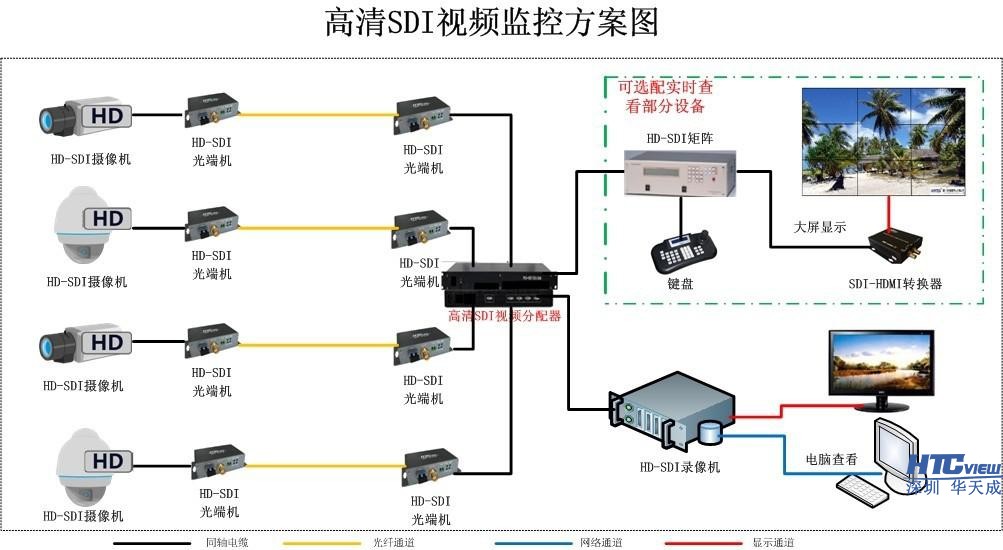

    視頻分配器方案圖：
