隧道緊急電話和廣播系統施工方法
1前言
隨著移動通信技術的發展，越來越多的人擁有手機。在隧道中由于手機信號不暢，因此在出險救援方面隧道緊急電話還發揮著重要作用，是高速公路建設的基礎設施之一。在隧道火災或事故的情況下，有可能封閉一條隧道，另一個隧道雙向通行，為疏散車輛，通知司機需要在監控室進行廣播，因此隧道廣播系統也是高速公路建設的基礎設施。

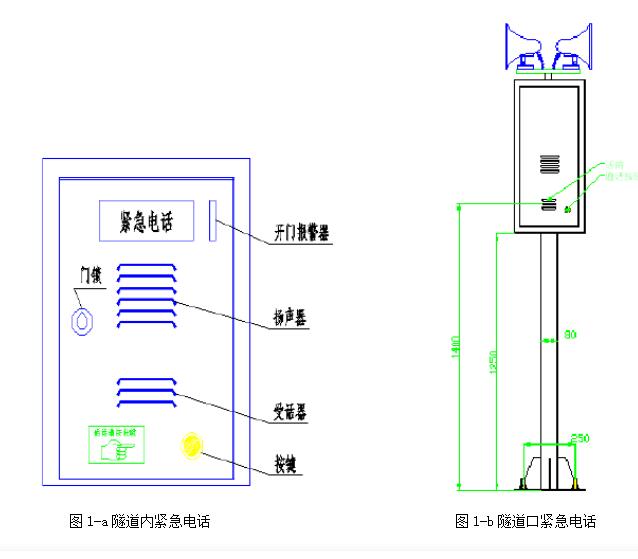

（1）洞內緊急電話機為壁掛式，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，無搖動，垂直角度偏差小于或等于5?。洞口的緊急電話為落地式。洞內電話機和洞口的緊急電話見圖1-a、圖1-b。
（2）隧道功放為壁掛式，一般與緊急電話在同一機箱內，其背面和隧道緊急電話洞室內壁通過機械結構緊固連接，與緊急電話話機安裝在一起或置于其中設備接地。
（3）電話機采用免提按鍵式，使用應簡便、可靠。
（4）緊急電話、隧道廣播洞室外側上部應安裝醒目的反光標志和編號標志牌或標志
燈箱。
（5）電話機外殼的上部，在迎車和送車方向，應有表示緊急電話的定向反光標志。
（6）外殼上應有操作使用的說明或圖案，表達應簡單明了。
（7）電話機外殼的上部應有明顯的電話機的編號標志。
2 工法特點：
2.1施工方法成熟，應用范圍廣
本工法按照高速公路中使用普遍的隧道緊急電話和廣播系統進行編寫，施工方法成熟，應用范圍廣，對于其他緊急電話和和廣播系統具有指導性和參考性。
2.2可操作性強
本工法符合標準化作業的要求，工序流程完整、工藝標準統一，可操作性強。
2.3安全環保、質量可控
隧道緊急電話和廣播系統所用的器材規格、程式及質量應在使用前進行嚴格檢驗，應滿足圖紙、設計及規范、標準（JTGF80/2-2004）要求。發現質量問題應及時處理。
2.4工作效率高
嚴格按照安裝施工程序進行的設備安裝工作效率高，尤其是通車前，留給機電施工的時間不長的情況下，有著十分重要的意義。
3 適用范圍：
本工法適用于新建、擴建、改建隧道緊急電話和廣播系統的施工，對于隧道緊急電話和廣播系統施工具有很好的參考性與指導作用。
4 工藝原理：
隧道緊急電話的功放以揚聲器為負載，所需的功率根據揚聲器的數量確定，因隧道緊急電話的數量和廣播功放的數量和揚聲器的數量是不一致的，因此在線纜敷設時要根據功放的數量和揚聲器的數量合理敷設電纜，以滿足功能使用需求。
各緊急電話分光器與光纜的熔接是關鍵，熔接前要按圖紙選好分光器，熔接后要將分光器收容到熔纖盒中，并且密封好。
5 施工工藝流程及操作要點
5.1緊急電話和廣播系統硬件安裝：

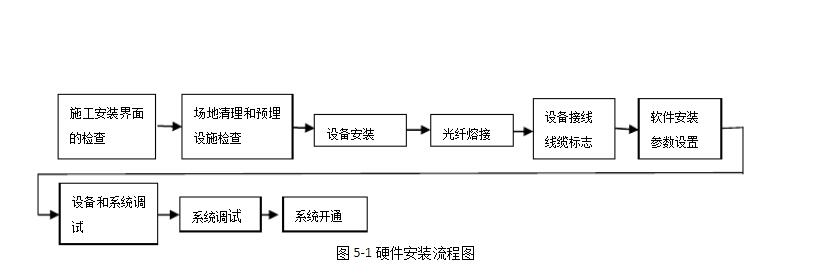

工作流程如圖5-1所示。
5.2施工準備
5.2.1技術準備
（1）調查核對施工圖
技術人員參加設計交底，依據設計交底及施工圖，項目總工組織現場調查及施工圖審核，發現問題及時與監理工程師、設計人員溝通；班組技術員與技術工人參加進行現場調查，并將調查情況反饋給項目總工及專業工程師。
（2）編寫安裝作業指導書
根據所收集的資料，結合現場實際情況與專業工程師制定《隧道緊急電話和廣播系統施工作業指導書》，對施工方法、所需的人員、機具、材料進行整體策劃，并明確安全、質量、環境、工期控制措施。作業指導書按要求審批后報監理進行審查批準。
（3）交底
根據審批后的方案對全體施工人員進行交底，確保每一位施工人員了解隧道緊急電話和廣播系統施工的安全、環境、技術、質量控制要點。

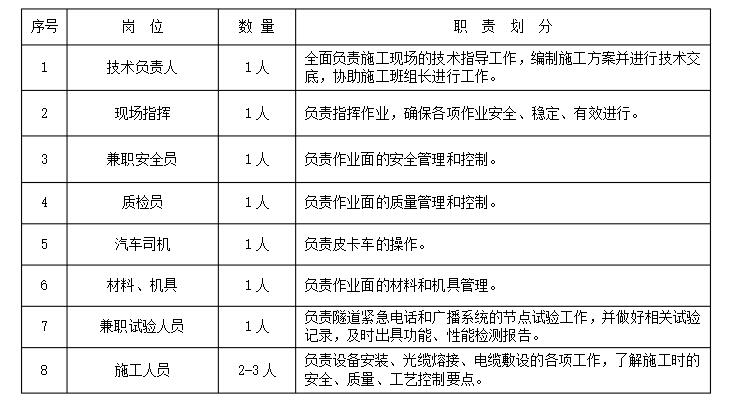

5.3.2人員準備
5.3施工操作
5.3.1場地清理和洞口緊急電話基礎檢查
主要檢查洞內緊急電話預留孔洞和洞口緊急電話基礎的施工質量、平準度、螺栓位置預留是否合格，尺寸是否符合設計要求以及強度是否合格。纜線敷設情況：接線要在話機盒內進行，避免在人井中接頭。
5.3.2設備安裝
隧道內緊急電話和隧道口緊急電話安裝

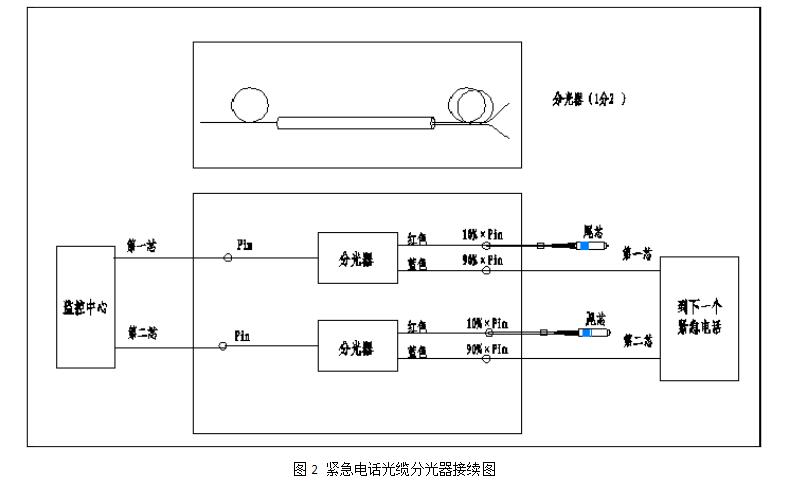

5.3.3緊急電話機、廣播功放光纜熔纖接線（1）光纜接續應該從主機控制臺站點的第一個開始，分清光纜的上下行：并做好標記。主機方向為上行方向，與主機相反的方向為下行方向。按照話機光纜接線圖順序熔纖，不能熔反、熔錯，盤纖要仔細，分光器要盤進熔纖盒，尾纖不能受力，彎曲半徑符合要求。根據圖紙要求做好分歧點的光功率分配，分歧處用50/50或其他比例的分光器熔接。其他緊急電話的分光器分光比要根據廠家的計算，由廠家提供分光器。光纜加強芯要良好接地，并固定牢靠。
（2）按照上述步驟要求逐個熔纖，直至全部話機熔好。
（3）光纖全部熔完后，在主機站的ODF架上接上光源，到最近一個中繼站ODF架上用光功率計測量，其衰耗應小于0.6dB/km，否則要查出原因，一直把所有光纖全部測試完，保證兩根干線光纖是正常的。
（4）光源接到主機兩根光纖上，光功率調到0dB，從主機下去第一臺開始，測量話機光功率，測得的結果應該大于-36dB；如果小于-36dB，則要添加中繼，且兩根光纖的光功率不要相差太大，否則要找出原因，依次把每一個中繼段的話機光功率測完，并做好記錄。
（5）電纜接線完成后，要對每對線的環阻用萬用表測量，各對線的環阻應大致相等，相差較大有可能是電纜接頭沒接好，要找出原因。最后，用預留好的氣泡紙對管孔進行堵塞。
5.3.4安裝中繼放大器
根據設計位置對中繼放大器進行安裝，安裝要平直牢固。不得歪斜；連接中繼放大器的尾纖，要整理好，不能受力，彎曲半徑符合要求。
5.3.5安裝主機控制臺設備

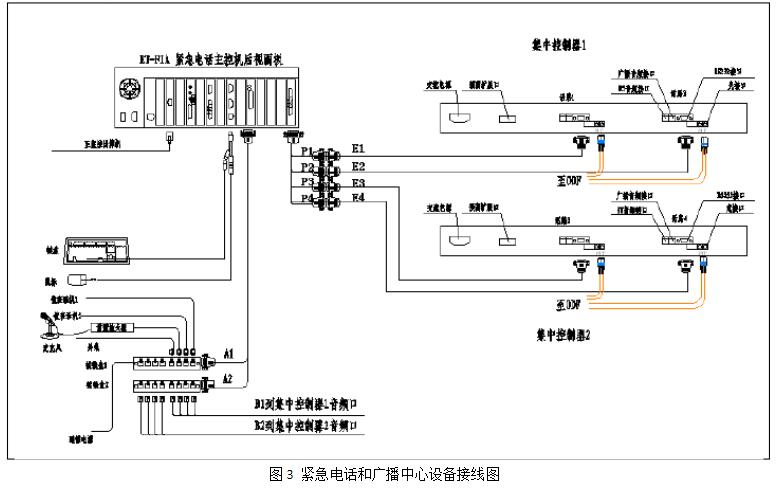

根據設計的位置對控制臺進行安裝，安裝的設備主要有緊急電話主控計算機、集中控制機、接警話機、麥克風、音量放大器、音箱、錄音卡等。可參考圖3緊急電話和廣播中心設備接線圖
控制臺主機安裝的位置要便于以后的使用、操作和維護。打開各設備的電源并觀察其運行情況，安裝好接警軟件，并根據實際樁號表添加電話。安裝好錄音卡音箱后，查看錄音通道信息，并測試錄音放音功能。
5.3.6緊急電話、廣播功放設備接線與纜線標志
纜線，包括緊急電話和廣播系統的光纜、橫穿電纜、電源電纜、音頻電纜、接地線等，均需敷設至現場安裝設備內。功放與緊急電話之間敷設的線纜等，應滿足以下要求：
（1）按中華人民共和國國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》（GB
50168-2006）進行施工。
（2）電纜敷設到位后，對電纜進行靠邊綁扎、掛牌等處理。
（3）電纜到配電箱后按規范進行綁扎及固定。
（4）敷設的線纜需保證能夠提供足夠的配電功率和接入點距離；通信線纜如采用光纖通信，需對光纜和熔接盒完成對接。
5.3.7軟件安裝與參數配置
（1）設置好每個緊急電話機和廣播功放的地址碼，做到按順序、不重復，與系統軟件設置的地址一一對應。
（2）在緊急電話及廣播工商計算機上安裝軟件后，可對系統設備進行各種功能性測試項目，還可進行主要針對地址碼確定、音量大小J乎通時間的話機調試，以確保正常接警和廣播。
5.3.8.1系統初調
（1）分別打開接警計算機、接警軟件、主機及各個中繼放大器電源。
（2）從接警軟件對全線話機進行檢測，正常情況應有95%以上的話機正常，報線路故障的要做好記錄，到上路調試時要注意這些話機。
（3）從靠近主機的第一對話機開始對主機進行呼叫。如果話機接通，通話聲音清晰，然后再進行聲壓檢測，聲壓計在喇叭正前方40cm處測得聲壓應大于90dB。如果上下通話聲音偏小，要打開主機蓋板調整音量，主機語音發送和接收都調整增大，調到合適為止。
再逐個話機呼叫，直至所有話機全部呼叫完為止。
5.3.8.2系統細調
（1）話機門非法及電池欠壓調試。
（2）在控制臺調試的人員，要確定話機編碼和軟件地址碼一致。
（3）在控制臺調試的人員，還要檢查軟件上面的各個功能（統計、查詢、單檢、巡檢。自動巡檢、兩個話路同時通話用。隊、值班員換班、錄音、打印等）是否滿足招標文件的要求。
（4）每次系統調試要多次反復呼叫，保證話機的呼叫達到最佳狀態。
5.3.9緊急電話測試

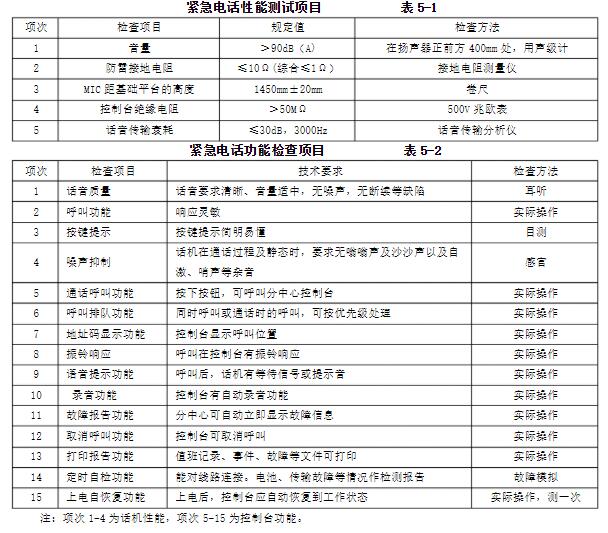

測試項目見表5-1、表5-2。
5.3.10隧道廣播系統
隧道內揚聲器的布置：安裝高度從揚聲器的中心到隧道地面2.5~3米，在緊急電話的附近安裝一個揚聲器，另外在2部緊急電話的中間再安裝一個揚聲器。揚聲器為強指向式，通過安裝支架和隧道洞壁緊固連接，朝向送車方向。喇叭口與洞壁夾角15?，朝向路中心。

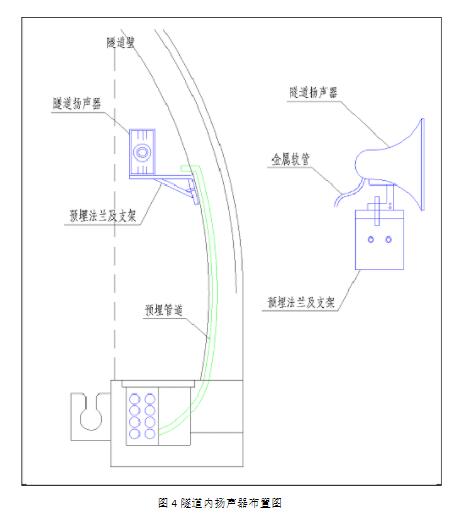

隧道內揚聲器布置見圖4。
6 材料與設備
6.1主要工機具

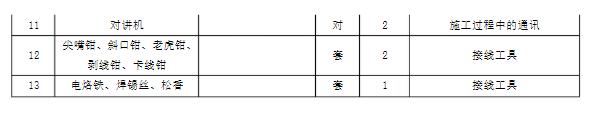

隧道緊急電話和廣播系統主要工機具投入使用前必須做好性能測試及保養，試驗儀器須檢定合格，確保使用安全。主要工機具配置參考表6.1-1。

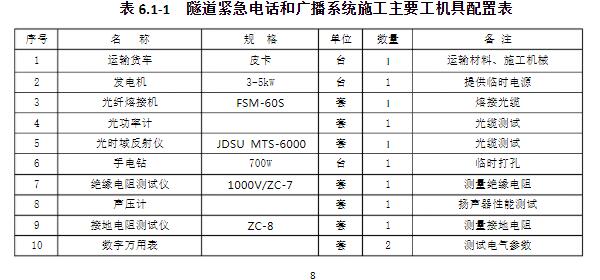

表6.1-1隧道緊急電話和廣播系統施工主要工機具配置表
6.2主要材料

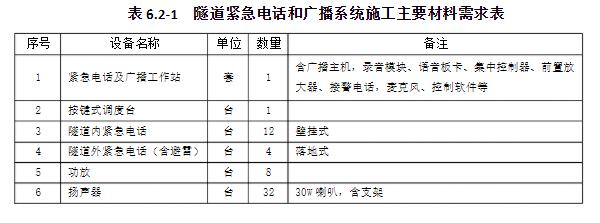

隧道緊急電話和廣播系統施工主要材料，以1個1320米的隧道為例，左右隧道設備配置參考表6.2-1。
7 質量控制
7.1主要引用文件
《公路工程質量檢驗評定標準-機電工程》（JTGF80/2-2004）；
《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168-2006）；
7.2質量控制措施
7.2.1施工前必須編制隧道緊急電話施工專項技術措施，經審批后，對全體施工人員進行技術交底和培訓，讓每個作業人員了解施工質量控制要求及要點。
7.2.2測量工具、試驗儀器應經檢測合格，并在有效周期內。發現質量問題應及時處理。
凡有出廠證明的器材，經檢驗發現問題時，應做質量技術鑒定后處理；凡無出廠證明的器材，禁止在工程中使用。嚴禁使用質量不合格或不符合設計要求的器材。
7.2.3接續人員經過培訓，考試合格后上崗。
7.2.4線纜敷設質量控制措施
電纜敷設情況：接線要在話機盒內進行，避免在人井中接頭。
因安裝在緊急電話機箱內的功放，一個功放要驅動4個揚聲器，在2個緊急電話之間要安裝一個揚聲器，因此，線纜敷設要提前計劃好，在放線時將線纜放置準確。
7.2.5熔接質量控制措施
在野外遇到刮風、下雨情況下，需要在車內或搭置帳篷進行熔接。接頭損耗測試超過設計標準時需要重新熔接。做好接頭盒密封，防止水汽進入接頭盒，影響接續質量。
7.2.6接續測試質量控制措施
采取邊熔接邊測試的方法，保證每根光纖均進行接續測試。
7.2.7接續測試工作過程中有專人記錄、整理、保管接續數據，切實做到“不錯項、不漏項、有分析、有結論”。
8安全措施
8.1危險源識別
對隧道緊急電話和廣播系統施工前進行危險源辨識，其主要危險點為：無安全技術措施或未交底施工；施工時的設備事故傷害等；使用發電機時觸電傷害。
8.2控制措施
8.2.1施工前應對全體施工人員進行安全技術交底和培訓。工作時設監護人在現場進行安全監督。
8.2.2施工安全措施：作業需要在施工區域采用錐筒進行安全防護，施工人員必須穿反光背心、戴安全帽，放光纜時需要專人負責安全，避免纜盤偏離傾倒砸傷施工人員。高處作業時架子和梯子要立穩，防止作業時傾倒摔傷職工。夜間照明條件不能滿足要求時禁止熔纖作業。設備操作人員必須按章操作，以確保人身、設備、光纜的安全。
8.2.3施工區域設置圍欄，有專人監護
8.2.4發電機使用前對機器及連接線路進行絕緣檢查，檢查無誤后才可啟動。
9 環保措施
9.1環境危害辨識
隧道緊急電話和廣播系統施工前進行環境危害辨識，其主要影響因素為：廢棄物（如電纜、光纜盤等包裝材料、設備安裝后的包裝盒、電纜剝皮等，隨便丟棄造成環境污染和火災。
9.2控制措施
9.2.1電纜開盤后的包裝皮、包裝帶，設備安裝后的包裝盒、電纜剝皮、零件袋等應及時分類回收處理，嚴禁在現場進行焚燒。
9.2.1加強對施工燃油、工程材料、設備、生產生活垃圾的控制和治理，遵守有防火及廢棄物處理的規章制度。
10 效益分析
10.1隧道緊急電話施工通過標準化、全過程質量控制，提高了緊急電話設備安裝、光纜熔接的施工質量，保障了隧道緊急電話和廣播系統的穩定性，提升了質量效益。
10.2隧道緊急電話和廣播系統施工過程通過安全控制，切實采取措施降低安全風險，如施工區域內使用圍護設施，強調施工人員穿反光背心，戴安全帽，確保了人員、設備的安全，提升了安全效益。
10.3施工過程中，垃圾分類回收處理，減少材料消耗等措施將施工過程對環境的影響減到最小，提升了環保效益。
