IP智能對講廣播調度系統在廣深高速測試成功
一、簡述
“中國最賺錢的高速”、“中國最美麗的高速”，這些詞匯常在一些新聞中可以看到。廣深高速公路途徑廣州和深圳兩個千萬人口的城市，以及被稱為“世界工廠”的東莞，每天車流量都極大，交通堵塞也就是經常發生的事情了。
廣深高速最初設計車流量為6萬輛次/日，但是2012年數據顯示，平時日車流量就已達40萬輛次。面對如此龐大的車流量，國家及社會各界人民對高速公路的高效性提出了更高的要求。另外，隨著國家為拉動內需不斷的投入巨大的基礎建設資金，高速公路的建設必將以信息化、智能化、數字化等新一代水準作為高速公路的建設標準。
深圳華天成作為專業視頻傳輸設備制造廠商，已經在高速公路上耕耘了數十載。熟話說：“冰凍三尺非一日之寒”,今天華天成推出了一套致力于解決高速公路收費站高效管理系統。提高了高速公路管理效率，也就是減少了高速公路擁堵的發生。這是一件對于全國人民來說都是值得高興的事。
今年三月份南京高速公路機電展，有許多用戶來到我們展臺，詳細了解了這套系統，覺得這套系統是切實能夠解決當前他們在管理運營中遇到的難題。最近我們很榮幸的受到了廣深高速業主的邀請，前去廣深高速所運營的路段進行現場的IP對講廣播系統的環境搭建測試。

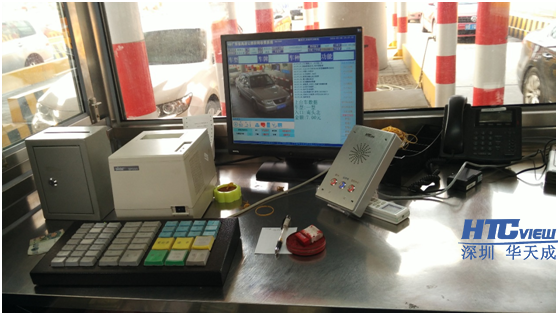

收費站三鍵免提對講終端圖1

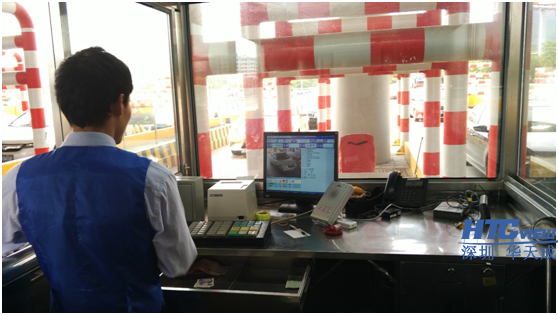

收費站三鍵免提對講終端圖2

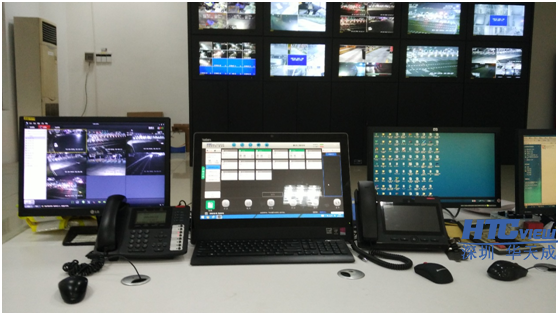

監控中心華天成多媒體管理控制臺及對講話機
二、當前高速公路收費站管理需求？
高速公路對講廣播系統要求對講廣播信息可對不同的路段發布不同的道路信息，且不同時間點，對講廣播不同信息等業務需求。
高速公路IP對講系統要求遠距離傳輸。道路交通信息發布一般在道路的監控中心，而高速公路通常幾十甚至幾百公里，因此，遠距離傳輸對講廣播信號至關重要。
高速公路IP對講廣播系統布線盡量簡單，可與視頻監控共用一個網絡最好，遠距離傳輸可以用光纖收發模塊來實現亦可采用現有的千兆網或者萬兆網來實現，而且不要影響到其它系統正常工作。
三、華天成IP對講系統如何解決這些問題？
根據路段的實際情況，在路段中心設置基于SIP協議的音、視頻交換于一體的IP對講廣播調度主機，具備對講通話、調度管理、廣播喊話、背景音樂、報警管理、視頻聯動等功能，強化對業務管理系統的融合管理應用，能有效降低企業運營成本，提高工作效率;系統同時保留原有IP軟交換電話系統適用于辦公人員，各收費站和管理中心辦公電話可仍然采用IP軟交換電話系統實現。

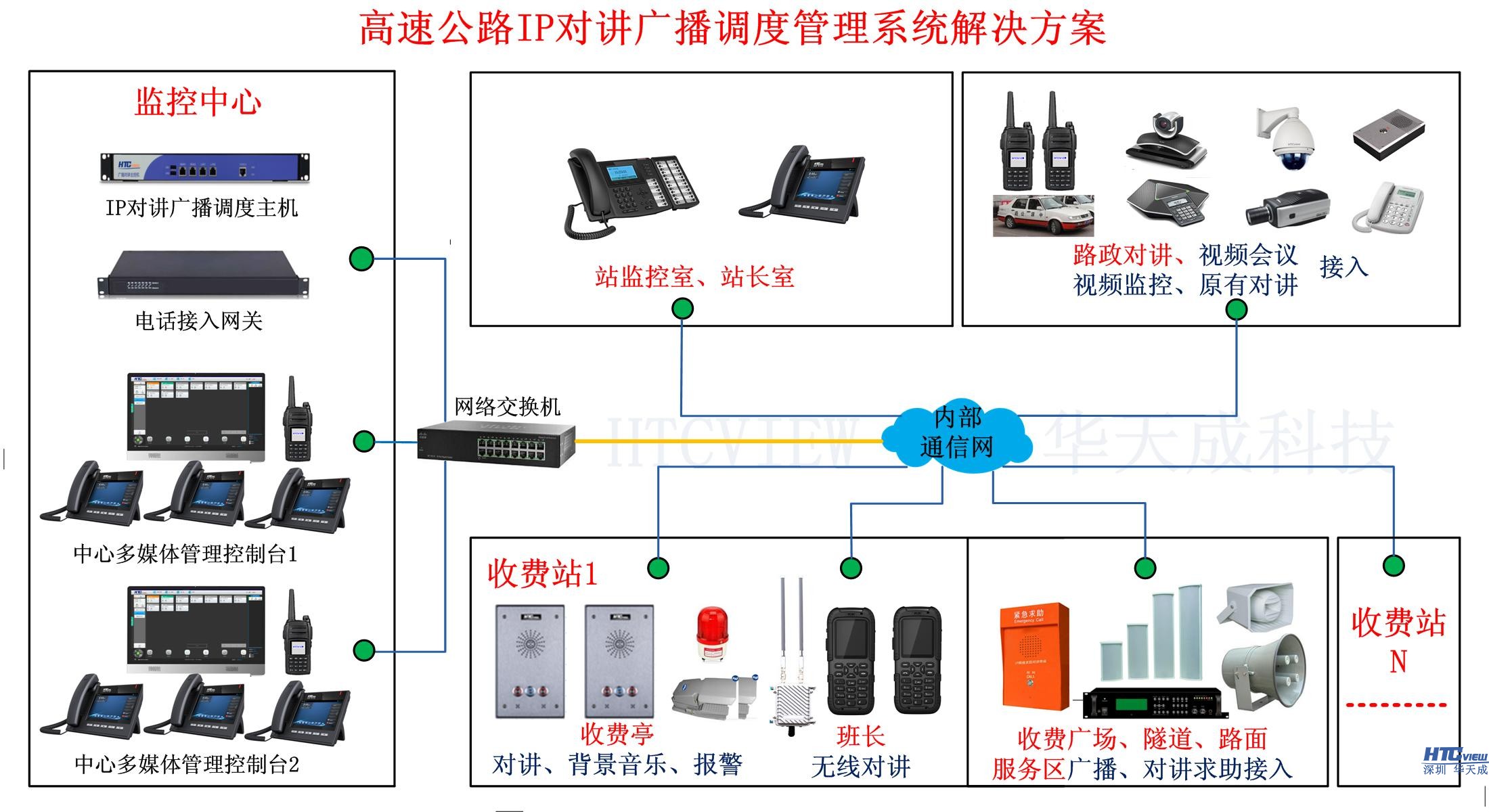

在監控中心設置對講廣播調度主機，多媒體觸屏控制一體機與管理軟件，安裝多臺對講廣播話機;在每個車道收費亭設置采用免提型的亭內三鍵對講終端;在收費站廣場安裝無線對講基站;給班長配備無線對講終端;在收費站監控室設置對講廣播話機;由路段萬兆網提供信號傳輸通道，同時可配置中繼線與IP軟交換電話互通或采用電話網關接入原有程控交換機實現線路出局。
同時實時保持收費班長、站監控室、監控中心的三級管理模式，實現監控中心對全路段所有業務語音的統一管理調度，集成對講、廣播、音樂、報警、聯動、錄音、監聽等眾多功能融合聯動管理。
實現收費員的一鍵呼叫班長、一鍵呼叫監控室、一鍵呼叫監控中心、免提對講通話、超大聲音播放、超強定向拾音、報警接入、本地監聽等功能;
實現班長接聽收費員的呼叫通話或主動與收費員對講廣播，可與監控中心、其它站班長等人員的通話對講，或向廣場廣播臨時喊話。
實現收費站監控室對講廣播功能的保留備份或給站長日常使用，以備緊急狀態時的站級管理啟用。
四、華天成IP對講系統產品參數
IP調度交換服務器
基于NGN網絡架構設計，使用國際標準的SIP協議；支持多臺級聯互通工作，多臺或互備冗余工作，保證系統的運行安全與穩定；最大注冊數：不小于1000；最大并發數：不小于500；物理接入：Ethernet:10/100M、E1；內置存儲：1000G硬盤存儲；VoIP 協議：支持SIP；支持信令：NO.1、NO.7、PRI、R2；電源：220V交流，具備冗余電源；作為核心硬件支撐平臺，提供系統通信控制、媒體交換、協議控制和轉換、音視頻編解碼、通信信令控制、系統通信調用接口、錄音合成輸出、語音視頻業務處理等功能；作為多媒體通信平臺，支持模擬電話、IP電話、IP視頻電話、無線集群、WiFi無線手機、IP廣播對講終端等多種
設備的接入；提供豐富的二次開發接口，第三方業務系統可以通過調度主機實現通信控制和功能定制；可實現“語音調度+桌面觸摸屏語音調度臺” 整體解決方案，實現語音調度、廣播通知、視頻監控、視頻會議、音頻會議，多網融合、傳真短信的聯動工作；通信協議：TCPIP、SIP 、VOIP、IGRP、DNS、DHCP、IAX2；
終端管理：可手動設定號碼、名稱、分區、類型、源碼、鑒權、是否錄音、狀態等；分區管理：可結合管理結構建議多個不同的管理分區；
分區廣播：建立管理分區自動生成分區廣播號；
控制數據：支持觸屏控制臺接入；
環境監聽：支持環境聲監聽；
報警管理：支持終端報警信號設置觸發；
視頻聯動：支持終端呼叫、報警時聯動觸發視頻設置；
調度功能：點擊呼叫、通話轉移、呼叫轉移、駐留、代答、搶接、保持/恢復、強插、強拆、代接、監聽、禁話、手動/自動轉接、群呼、組呼、會議、動態分組、分級 協同調度等操作,免打擾、屏蔽、夜晚及節假日服務策略設定等操作；
廣播功能：含廣播、喊話、環境監聽等功能、其中廣播包括即時廣播、定時廣播、廣播音源可選擇內部聲音文件、外音源進行播放；
集群對講：可調度不同頻段、不同型號、不同制式（數字/模擬）的對講機;可通過調度軟件界面進行話權控制；
會議功能：會議召集、會議預定、會議成員身份認證、多組會議、監控會議過程等操作；
應急預案：支持通信應急預案管理，按使用環境預先編輯通信應急預案；監控功能：未接來電、未注冊、來電排隊情況都有顯示，通信故障告警、故障日志管理；
系統管理：分組管理、賬號管理、多級權限管理、熱線管理，集成無線WiFi對講系統。
互聯功能：可配置模擬語音網關與程控交換機對接，可配置無線語音網關與無線WiFi對講機對接，支持無線集群系統接入，支持廣播系統接入，支持GIS系統聯動，支持公眾運營商3G/4G接入。
對講廣播管理觸屏工作站(含操作系統、音箱)
中心管理座席專用，處理器：第四代智能英特爾 酷睿 i7 處理器I(CORE i7，3.2G，6M緩存)；系統：
win8；硬盤：1TB SATA；內存：4G DDRIII 1600；顯示器：23英寸寬屏十點觸控LED背光IPS液晶顯示器，
16：9；顯卡：AMD HD8730獨立顯卡；顯存：1GB獨立顯存；光驅：Slim DVDRW刻錄光驅；網卡：集成千兆
網卡，內置無線網卡；I/O接口：6個USB3.0接口（其中2個左置，4個后置），1個串口，1個DP輸出，1個
VGA輸入，11合1讀卡器；鍵盤：USB鍵盤；鼠標：1000DPI USB光電鼠標；電源：180W 92plus電源；桌面
監聽音箱：2*3W。

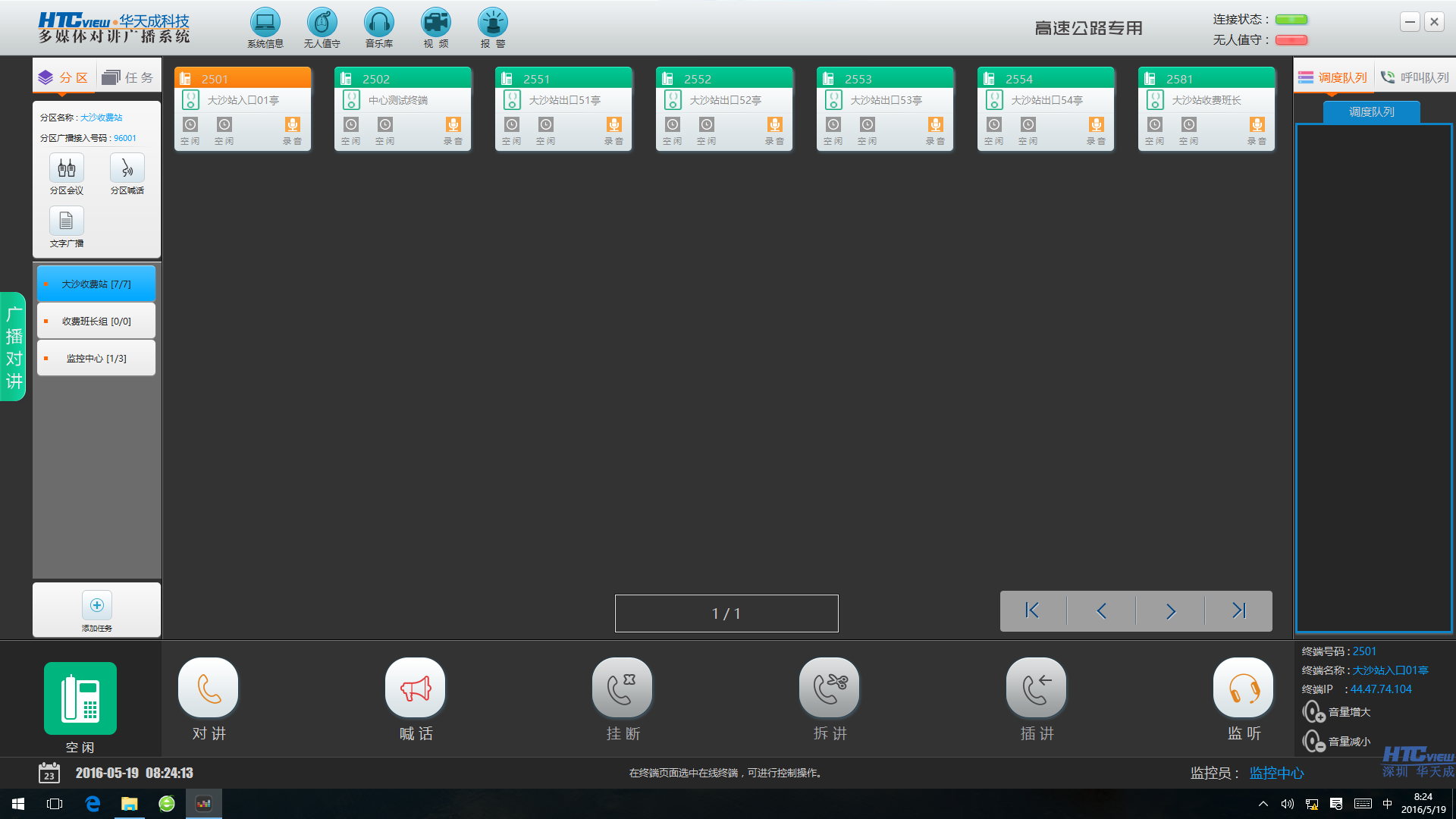

對講廣播控制臺軟件
具備專業有線對講廣播控制臺軟件，提供全程可視化管理與操作，分區管理、終端管理、一鍵操作，來電隊列顯示，廣播喊話、背景音樂控制，插講、拆講、監聽，多方會議，報警管理等功能的操作，含8個客戶端許可。
提供廣播與背景音樂功能，有全區廣播,分區廣播、廣播喊話，拔號喊話，文字轉語音、背景音樂、定時音樂、文件管理，格式自動轉換，列表管理，廣播中對講優先，自動恢復音樂功能等。

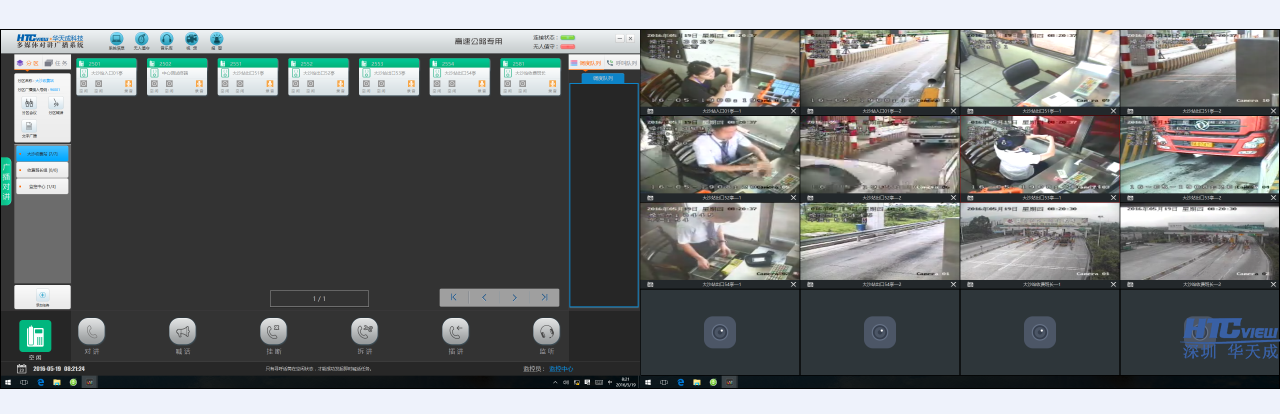

亭內對講終端支持報警接入，按下亭內報警按鈕時，聯動現有的亭內視頻監控圖像自動切換全屏顯示功能，并彈出報警信息，發出報警聲音，人工確認報警信息，生成報警記錄，同時對講終端向中心發起呼叫，中心可以向亭內通話。終端發起對講呼叫時，聯動現有的亭內視頻監控圖像自動動切換顯示功能。
無線語音網關
支持GSM/CDMA/UMTS移動通信網絡，GSM/CDMA網絡與VoIP網絡的網關，連接IP電話系統軟交換至GSM/CDMA網絡，通道數：不少于16路 CDMA，接入IP調度交換服務器，用于現有天翼對講機與無線WiFi對講機對接
模擬語音網關
用于IP對講系統與現有程控對講系統對接，采用桌面式模擬語音設計，采用標準的SIP、IAX協議，兼容各種PBX和VoIP語音平臺，可滿足不同網絡環境下的組網應用需求。可多臺分布接入，設備采用高性能的處理器，具有大容量、全并發的呼叫處理能力，具備電信級的穩定性。端口數量：32；網絡端口： WAN端口(RJ45):1個10/100M Base-T以太網接口；串行接口：1個RS232接口；指示燈：電源燈、狀態燈、語音接口燈；地址分配：靜態、DHCP、PPPoE；VoIP協議：SIP；傳真協議：T30、T38；語音編碼：G.711-ulawG.711-alaw(64kbps)G.723.1(5.3k、6.3kpbs)G.729a（8kbps)；網絡協議：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1q、IP、ICMP、ARP、HTTP、BOTTP、FTP、TFTP、NAT、PPPoE、SNMPv2；端口特性：可編輯AC終端阻抗，掛斷檢測，應答檢測，來電檢測；管理方式：遠程WEB管理；電源輸入：100-240V交流；工作溫度：0-60攝氏度；工作濕度：10%-%90（無冷凝）。
IP對講廣播話機
管理中心專用對話廣播話機，可來電顯示中文，6個帳號注冊，中文系統，一鍵呼叫或發起廣播，可離線發起對講與接聽，支持5個擴展板級聯，呼叫鍵可達120個以上。
無線WiFi對講機
防護等級：IP54；待機時間：大于200個小時；持續通話時間：大于8.5小時；無障礙通話距離：300米；屏幕：1.8寸TFT液晶屏；語言：中、英文界面顯示，支持中、英文輸入；設置權限：支持功能設置密碼確認；無線接口：支持IEEE802.11b/g/n；工作頻段：2.4-2.483GHz；加密：支持WEP64、WEP128、WPA、WPA2加密方式；發射功率：15-17dBm；接收靈敏度：大于-90dBm；通信協議：支持SIP2.0（RFC3261）；音頻編解碼：支持.711uG.711aG.729A；音頻處理：支持DSP回聲消除技術，大音量回聲抑制，語音質量高、延時低、穩定性好，支持環境噪聲抑制；揚聲器：大功率音頻，2W，最大音質音量能滿足站場通話需求；電話功能：來電顯示，來電等待，來電轉移，快捷撥號，呼叫保持，呼叫轉移，三方語音通話支持發送、接收中英文短消息，分組顯示電話號碼，手機號碼和電話本批量寫入，大音量免提，一鍵對講，一鍵求救控制功能: 支持脫網通信和自組網通信功能，支持DHCP自動獲取和靜態配置網絡參數；存儲：收件箱、發件箱各100條短消息，400個地址電話簿，已接來電、未接來電和已撥出號碼各20個，具備向站內車道發起廣播通知（單向）的功能。
IP廣播對講終端
三/四鍵設計，實現一鍵呼叫監控中心，一鍵呼叫站監控室，一鍵呼叫班長，一鍵預留，鋁合金材質，防水防爆設計，降噪處理，定向拾音，大功率喇叭，離線呼叫通話功能，在線離線狀態指示燈，廣播中對講優先，自動恢復音樂功能等， 斷網、斷線、在線等狀態指示燈功能，高保真大功率2.5W喇叭，最大音質音量能滿足站場通話需求，無聲自動接聽功能，對講優先廣播音樂功能，對講與廣播音量獨立控制，離線呼叫對講功能，地址播報功能，含避雷器。
