PIS系統之HDMI光端機在廈門地鐵的成功應用

　　城市軌道交通是城市公共交通的骨干。它具有節能、省地、運量大、全天候、無污染（或少污染）又安全等特點，屬綠色環保交通體系，符合可持續發展的原則，特別適應于大中城市。據悉，至2022年，廈門將建設包括1、2、3、4號線以及6號線一期在內的5條地鐵線路，其中1、2、3、6號線為普線，4號線為機場快線。從遠景方面來說，廈門將建設8條普線、2條快線，總規模403千米，車站188座。

　　乘客信息系統（Passenger Information System，以下簡稱PIS）的基本概念是：地鐵運營線路采用可靠的網絡技術、多媒體傳輸技術、圖像顯示技術，在特定的地點、指定的時間范圍內，將特定的信息傳輸給乘客，并將乘客信息傳輸給運營管理人員（交互平臺）。

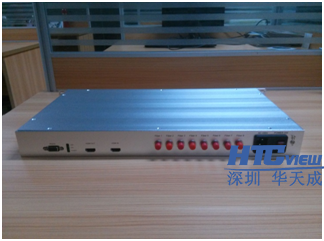

　　華天成1進8出高清HDMI光端機（發射端），集分配和延長功能于一體，可配合8個接收端使用，同時分辨率都采用了高清1080P，將1路HDMI輸入信號分配出8路相同的信號輸出，并延長2-3公里距離。支持232控制，可控制遠端信號源播放曲目，傳輸的圖像質量穩定，設備運行可靠。

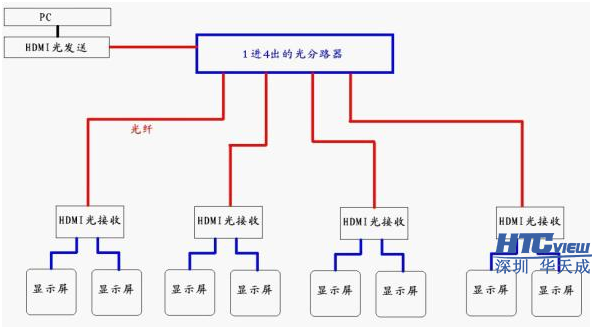

　　針對每個地鐵站的具體情況，我們先大致介紹一下我們有針對性的PIS系統組成及設計思路，為光纖布線方案搭建完整的模擬場景：

　　設置原則如下：

　　站廳：分散設置6臺顯示屏；

　　上、下行站臺：每邊4組（1組背對背兩臺屏），即8臺顯示屏。設備機房的LCD播放控制器（每顯示屏分區設置一臺播放器）接收播放列表和信息資源，通過信號轉化設備將高清視音頻信號轉化為光信號后通過光纜的無損傳輸傳送至各顯示屏處。同時，在車站站臺和站廳顯示屏處配置有光接收器，功能是將光信號轉換為顯示屏可接收的高清信號，接入顯示屏進行最終播出。
